Konfigurace MiamiDX
Ze všeho nejdříve si musíme zjistit několik základních věcí - jakou máme přidělenu IP adresu a masku podsítě. Co je to IP adresa, to ví nejspíš všichni. Maska je proti tomu trochu záhadnějším pojmem a jejím úkolem je zjišťování, jestli jsou dva různé počítače v rozsahu stejné podsítě. Proč? To je na samostatný článek a zde se tím nebudeme zabývat. Je o ní třeba vědět pouze to, že je a musí být správná. Ale vraťme se k IP adrese.
Teoreticky můžeme zadat libovolnou adresu, ale to není nedoporučeno. Kdysi dávno bylo stanoveno, že vnitřní sítě budou využívat rozsah IP adres od 192.168.0.0 do 192.168.255.255. V případě sítí, které nemají přístup do okolního světa to však není nutné. Pokud ale máme připojení k internetu, tak zadání libovolné IP adresy může vyvolat kolizi s počítačem, kterému byla jako prvnímu tato adresa přidělena. Dvě poslední čísla lze volit libovolně. Může to být například číslo patra a bytu, nebo 0 a další číslo počítače v síti. Například si vezmeme adresu 192.168.123.5 a masku 255.255.0.0 (či-li můžeme měnit poslední dvě čísla IP adresy a stále se budou nacházet ve stejné síti). Pokud jsme si toto stanovili, můžeme přejít k samotné konfiguraci.
Spustíme MiamiDX...

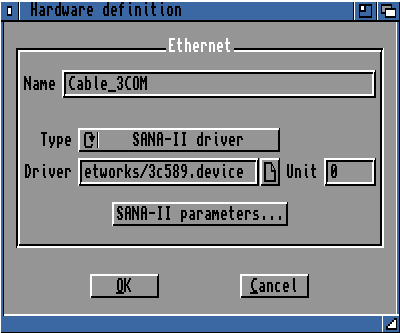

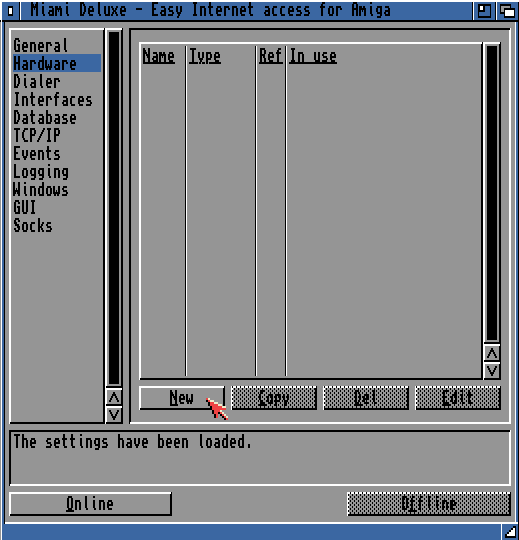

Přejdeme na záložku Hardware a klikneme na New (obr.1). Objeví se další okno (obr.2), v kterém si vybereme možnost Ethernet. Objeví se další okno (obr. 3) v kterém napíšeme název definovaného rozhraní a navolíme odpovídající ovladač. Jako ovladač zadáme název dříve zkopírovaného souboru DEVS:Networks/cnet.device (Unit 0) nebo DEVS:Networks/3c589.device (Unit 0). Jako název lze zaadt libovolnou zkratku (např. Cable_3COM). Zbytek necháme beze změn a klikneme na OK.
obr.1 | obr.2 | obr.3 |

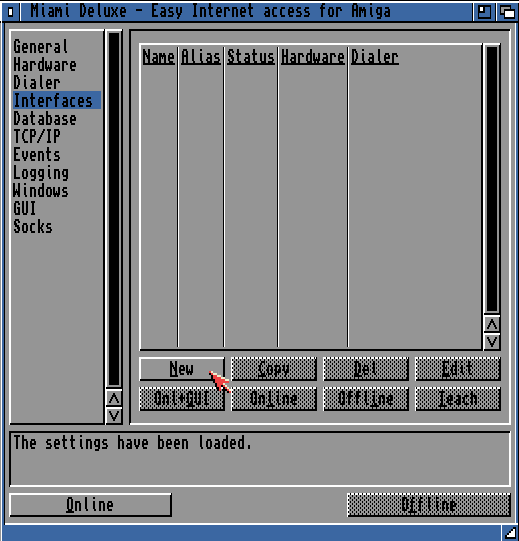

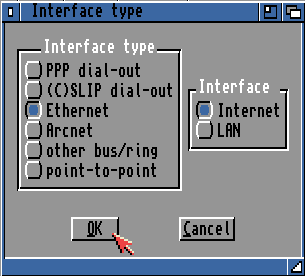

Nyní přejdeme na záložku Interfaces (obr.4) a vytvoříme nový zápis (New). V následujícím okénku (obr.5) vybereme Ethernet a... právě zde se musíme na chvíli pozastavit. Máme na výběr mezi Internet a LAN.
Rozdíl mezi nimi je sice malý ale přeci jen je. Pokud je naše síť nebo počítač připojen k internetu, tak zvolíme Internet. Pokud ne, tak stačí LAN. Nevím co se stane pokud vyberete Internet a přitom k němu nebudete připojeni, ale vím, že v druhém případě nebude internet fungovat kvůli nepřítomnosti knihovny bsdsocket.library.
obr.4 | obr.5 | obr.6 |

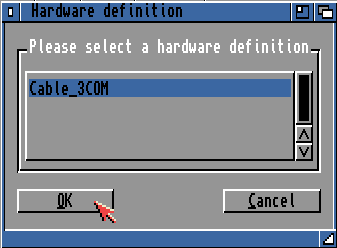

Předpokládejme tedy, že máme přístup k internetu a klikneme na Internet. Po potvrzení se objeví další okno (obr.6), z kterého vybereme identifikátor spojení (takže Cable_3COM, nebo to co jsme zadali v předchozím kroku). Zobrazí se další okno s množstvím voleb (obr.6), které se pouze ze začátku zdá nepřehledné (obr.7). Tady si však budeme muset popsat dvě situace, kdy se bude nastavení lišit:

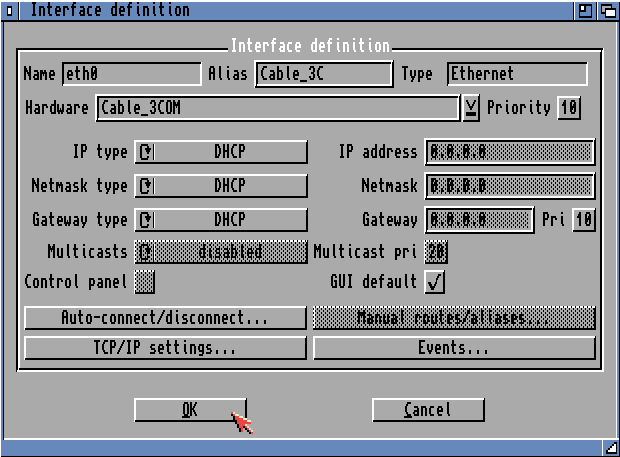

DHCP
obr.7
Pokud má zařízení na druhé straně DHCP server, můžeme toto nastavení pouze nastavit na DHCP a nebude nutní nic ručně nastavovat. Pokud nám s tímto nastavením nebude připojení fungovat, budeme muset zadat jednotlivé parametry ručně.

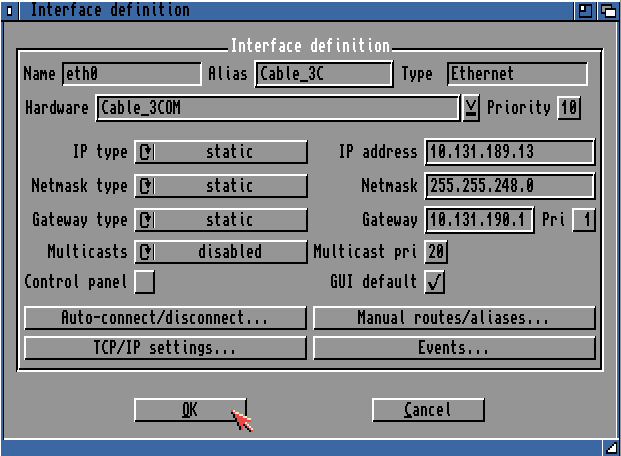

Statická IP adresa
obr.7
Okamžitě nás udeří do očí místo pro zadání IP adresy a masky, takže tam zadáme odpovídající hodnoty (např. 192.168.81.115 a jako masku 255.255.0.0). Typy obou spojení nastavíme na Static. O trochu níže se nachází Gateway a zde si opět budeme muset vysvětlit několik věcí.
Gateway je brána, která nám umožní vyjít z něčeho malého (sítě) na něco většího (Internet). Pokud je zapojena, tak do něj budou odesílány naše pakety, o které se sama postará. Pokud síť nemá přístup k internetu a neobsahuje router, tak ponecháme tuto volbu zaškrtnutou (pri 0) pokud má, tak jej změníme např. na 1 a zadáme zde adresu našeho routeru. V tomto okně nás ještě budou zajímat položky GUI default (tlačítka Online a Offline v hlavním okně budou odpovídat za síť a ne za modemové připojení) a Events, v kterém si můžeme nastavit aby se okno MiamiDX po spojení automaticky ikonifikovalo.
obr.8

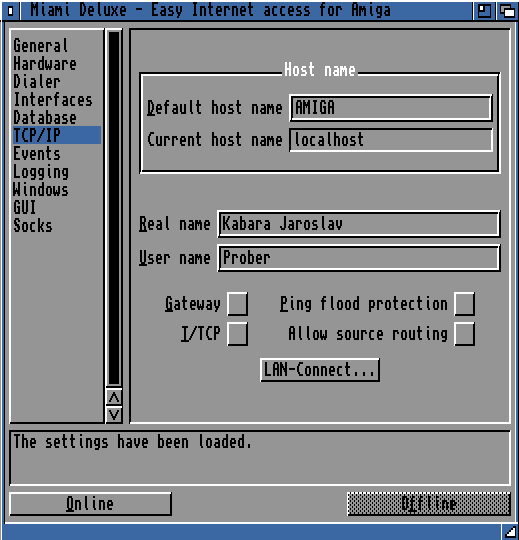

Spojení již máme skoro nastaveno, teď to půjde z kopce. Přejdeme k volbě TCP/IP (obr.8) a tam zadáme několik informací o své osobě. V položce Default host name zadáme jednoslovní název našeho počítače. Ideální je Amiga, ačkoliv je zde možné zadat prakticky cokoliv (např. PC).
Realname slouží k zadání svého skutečného jména a příjmení, ale to samozřejmě nezadává nikdo. Lze zde zadat úplně cokoliv. User name je přezdívka uživatele. Ta půjde vidět na IRC před adresou. Zbytek necháme bez povšimnutí.
obr.9

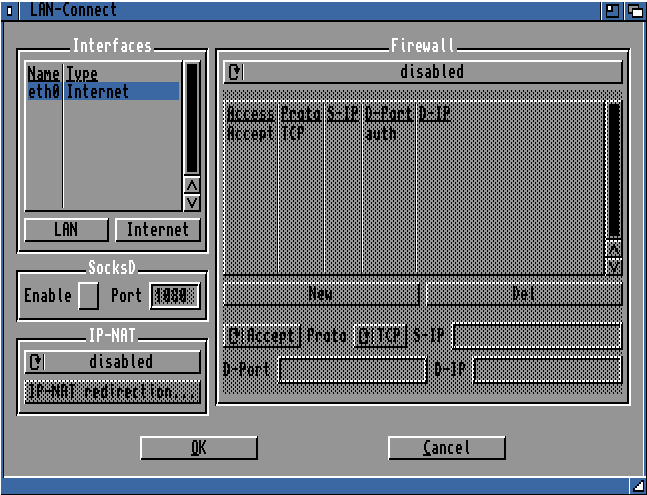

Ještě bych chtěl upozornit na jednu věc. Po kliknutí na tlačítko LAN-Connect... se objeví okénko (obr.9), na jehož levé straně bude námi vytvořené spojení s tlačítky LAN a Internet. To je právě to, o čemž jsem se zmínil již dříve a v případě spojení s internetem se to zde musí změnit (nemusí se tedy znovu nastavovat celé spojení).
obr.10

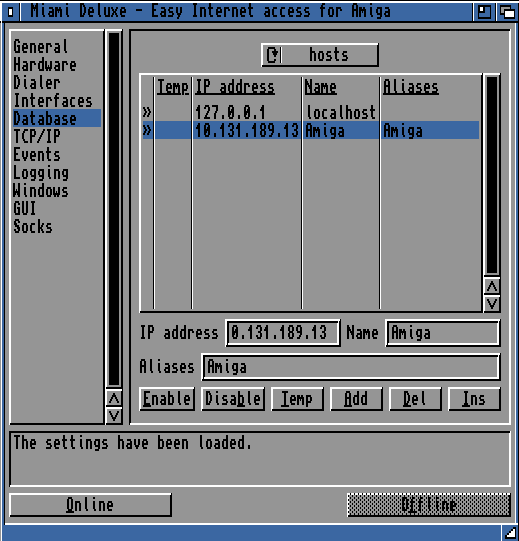

Zde bychom mohli skončit, ale podíváme se ještě do záložky Database a zde do hosts (obr.10). Zde lze připsat IP adresám slovní zkratky, což značně zkracuje čas zadávání adresy. Takže nejdříve zde zadáme náš počítač (192.168.123.5 amiga amiga) a potom případně další počítače ze sítě. Pokud je to možné (síť není moc velká), je zde dobré napsat všechny počítače. A to je již konec konfigurace MiamiDX.
