Rejuvenator Recreation Project

Napsal Alcone on 6. leden 2025.

Rejuvenator je hardwarové rozšíření pro Amigu 1000 vymyšlené pravděpodobně někdy v roce 1989 a uvedené na trh v roce 1990, kdy ho autor Greg Tibbs ukázal na AmiExpo ve Washingtonu. Bylo to něco! Majitelé A1000 mohli jásat - Amigu 1000 to totiž...

Samozřejmě tušíte, že to nemuselo být všem po chuti, zvláště prodejcům Commodore. Kartu se přesto podařilo dostat na trh, kde byla vyráběna a prodávaná firmou Expert Services, bohužel ne příliš dlouhou dobu. Odhaduje se, že jich bylo vyrobeno max do 1000 kusů, dost málo na to, aby bylo jasné, že je to dnes velmi ceněný hardware pro všechny uživatele Amigy 1000.

Donedávna si každý, kdo po Rejuvenatoru toužil, mohl jen postesknout, že sehnat ho bylo prakticky nemožné - malý počet vyrobených kusů, a z těch mála spousta z nich nenávratně poškozena vyteklou baterií, kterou Rejuvenator obsahuje. Naštěstí někdy kolem roku 2018 oznámil chlápek jménem Eric K. Hill (intric8), který Rejuvenator vlastnil, že se chce pokusit vyrobit identickou kopii a nabídnout ji zdarma komunitě, aby tento výborný hardware neupadl v zapomnění. Eric je především designer, ale hlavně amiga nadšenec, zakladatel známého fóra amigalove.com a jako správný amigista se do toho zarputile pustil. Nebylo to však jednoduché.

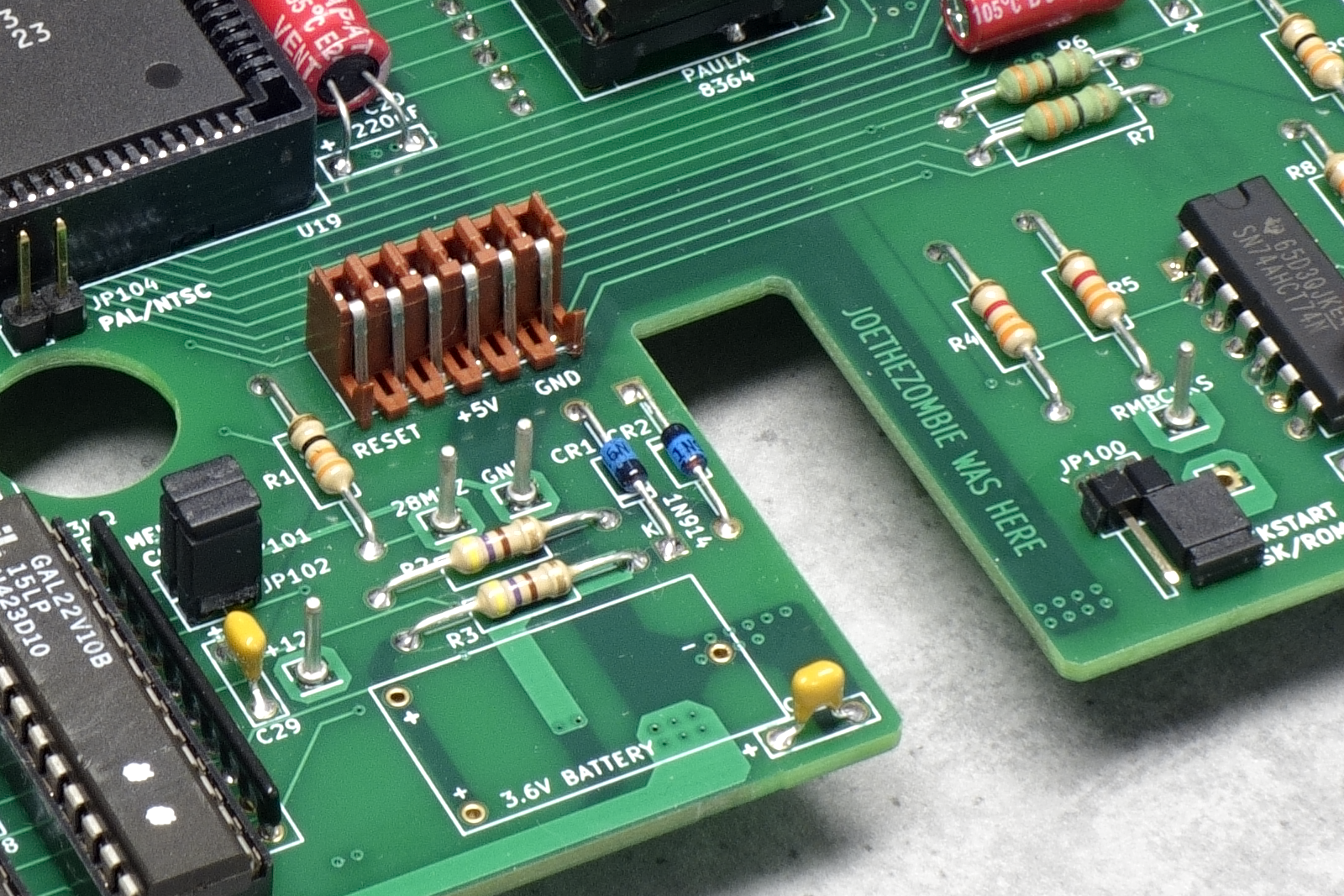

JoeTheZombie byl u toho, což je pravda ;-)

Na jeho popud celý proces započal Joe Carter, který vlastně na základě dvou originálů navrhl a nakreslil zcela novou celou desku. A povedlo se mu to dokonale, jeho klon byl plně funkční. Tedy až na to, že nebyl znám obsah 4 PAL čipů, které bylo nutné přesadit z původního Rejuvenatoru. Pokusy o přečtení obsahu byly neúspěšné. I když PALy na původním Rejuvenatoru nebyly chráněny proti přečtení, nebylo možné je přečíst žádným moderním zařízením. Zde velmi pomohl Matthias Heinrichs, v komunitě znám jako Matze, který obsah dokázal přečíst, protože měl náhodou ve své sbírce prastarý programátor na bázi MSDOS, který byl schopen načíst jejich obsah. Tady se ukázala Ericova prozíravost, že dokázal najít a s pomocí dalších kontaktovat toho správného člověka, který přečtením obsahu čipů vlastně dokončil celou práci. Samozřejmě to nebyla zásluha jen těchto dvou lidí, v průběhu času tak postupně vznikl mezinárodní tým ve složení Matthias Heinrichs, Christian Stich, Matt Martin, Marco Both, Adrian Garay a samozřejmě Eric Hill, kde každý z členů plnil nezastupitelnou úlohu.

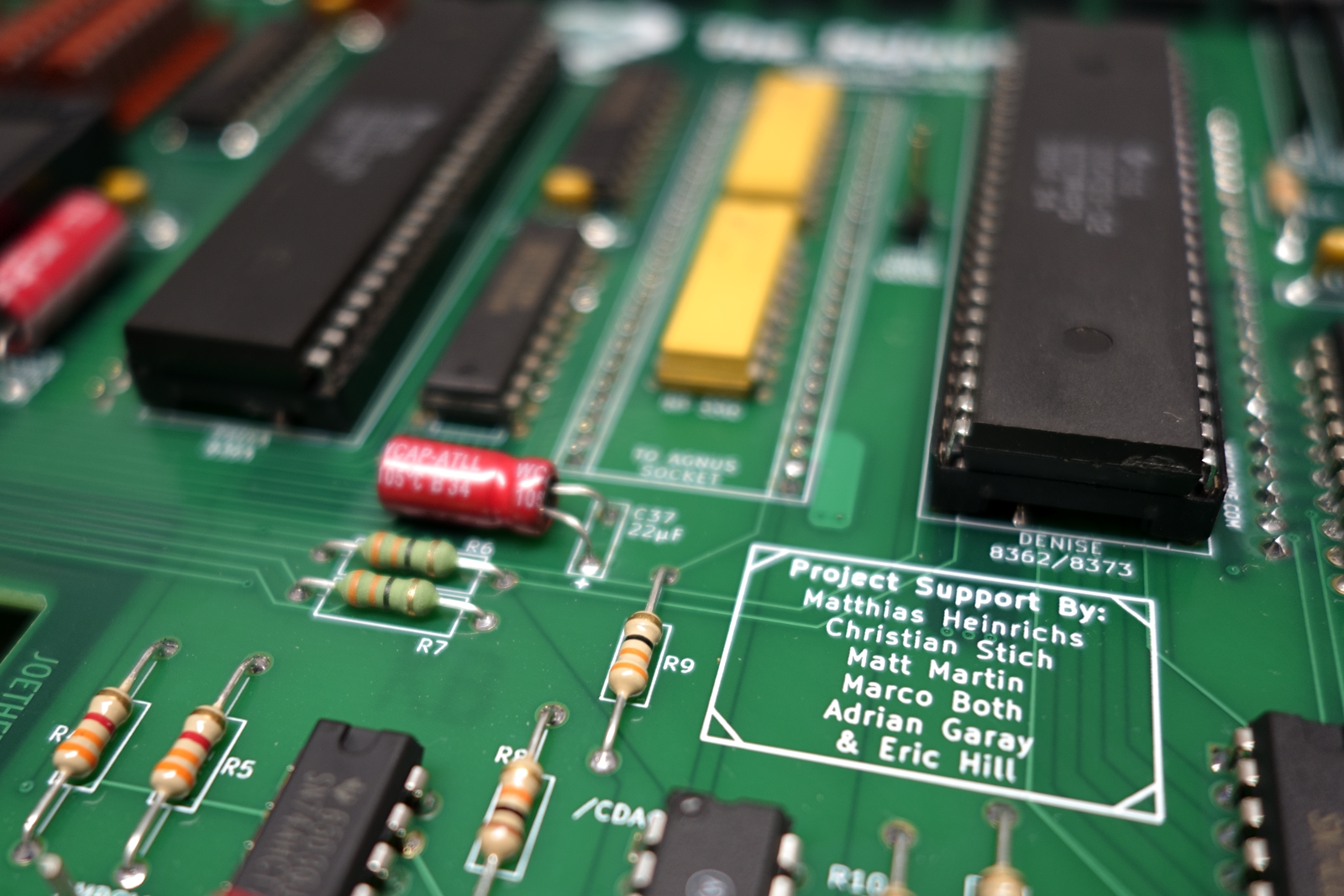

Team, který stál za zrodem nového Rejuvenátoru

Ericovi se mimochodem podařilo nalézt samotného autora Grega Tibbse a získat požehnání pro obnovu Rejuvenatoru a také se dozvědět spoustu informací z doby vzniku tohoto hardware. Koho zajímá jeho detektivní práce, určitě zhlédněte jeho videa (1, 2) o tom, kde sám popisuje, jak se v průběhu času celá věc vyvíjela.

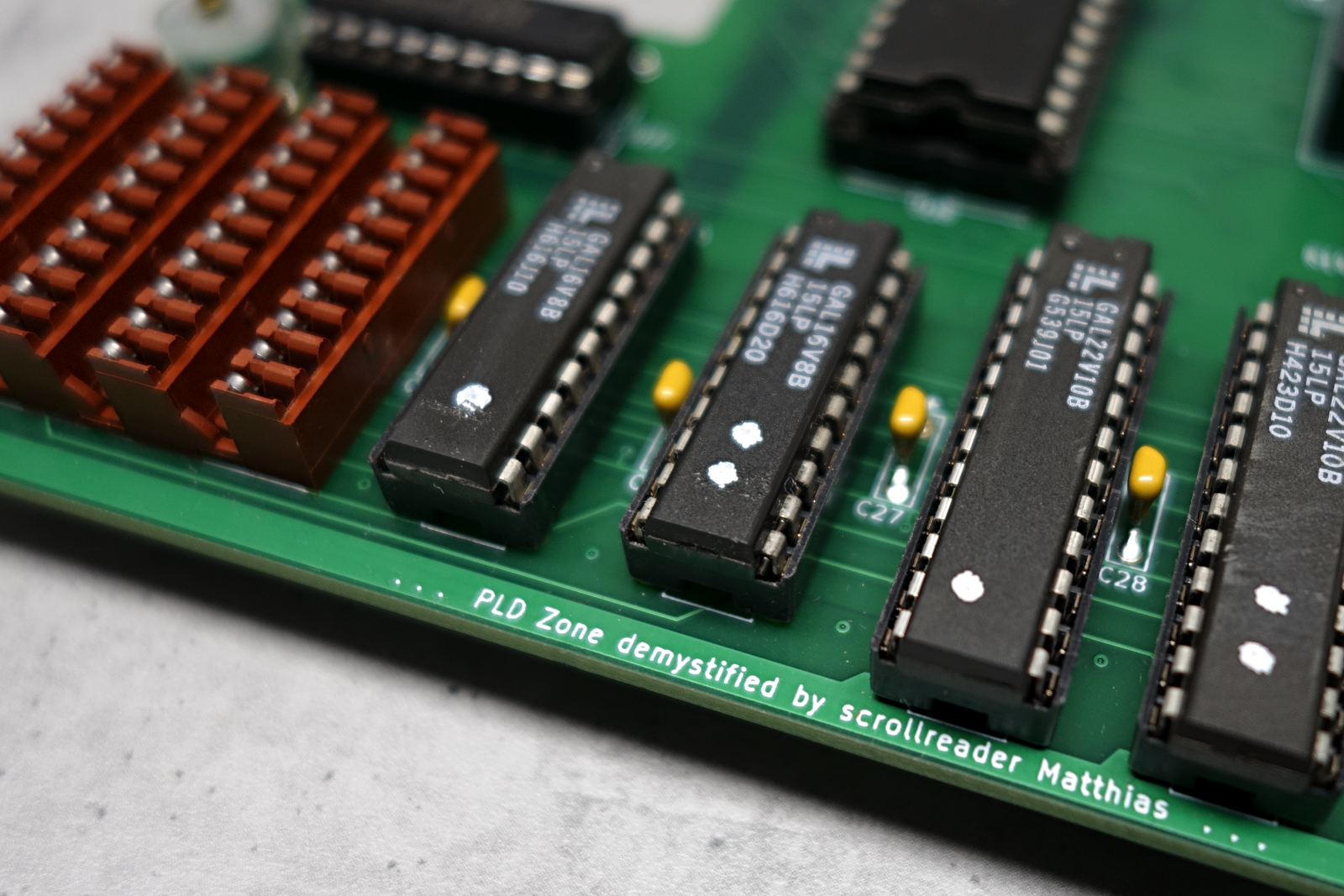

Načíst obsah GALů se povedlo Matthiasi Heinrichsovi

A jaký je tedy konečný výsledek? V roce 2021 mohl Eric ohlásit nový Rejuvenator! Nový Rejuvenator, můžeme ho nazývat i Rejuvenator 2, je identická kopie původního navíc s vychytanými bugy. Rejuvenator se totiž vývojově vyskytoval v několika revizích ve kterých se postupně vylepšoval a Eric měl štěstí, že se mu podařilo dostat ke starší i novější. Rejuvenator není akcelerátor, jak se může někdo mylně domnívat. Zapomeňte tedy na vyšší řady CPU od Motoroly a vysoké MHz. Rejuvenator je náhrada dceřiné desky přímo v Amize 1000 a přináší do A1000 několik zásadních věcí.

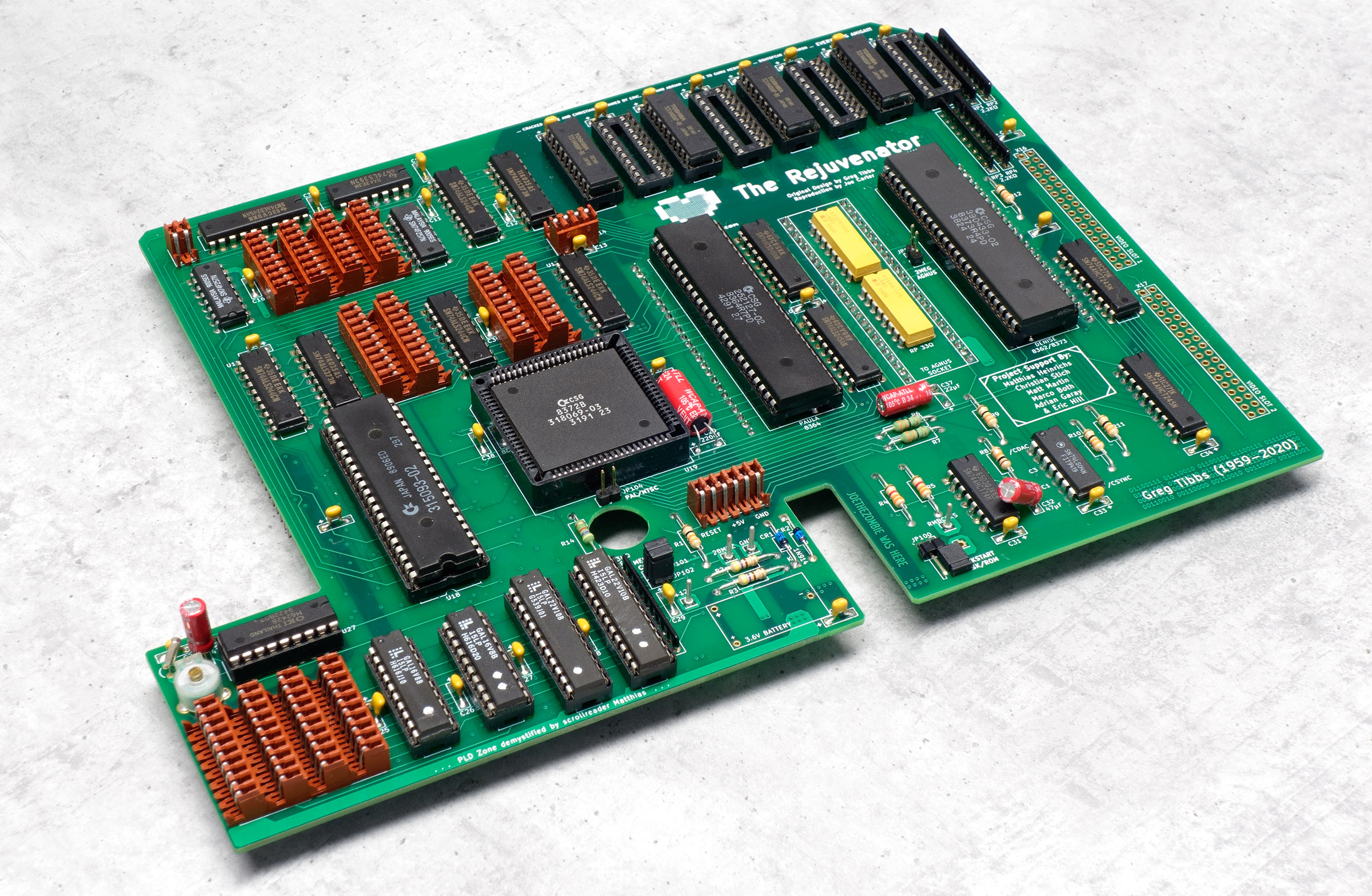

Nový Rejuvenator, chcete-li Rejuvenator 2

První z nich je Kickstart. Kdo Amigu 1000 provozuje, ví, že musí po zapnutí vložit disketu, ze které se teprve načte Kickstart a pak můžete teprve něco podniknout - nejčastěji vložit další disketu a začít načítat program nebo hru. Amiga 1000 obsahuje něco, čemu se říká WCS (Writable Control Store). Jedná se o paměť RAM s ochranou proti zápisu, která se po načtení obsahu chová jako ROM - první operační systémy Amigy měly mnoho nekompatibilit mezi jednotlivými verzemi a tohle bylo praktické řešení. Rejuvenator disponuje paticí, do které můžete umístit váš oblíbený Kickstart ve verzi pro A500/A2000 a ten je hned po zapnutí k dispozici. Na desce je přítomen také jumper, kterým můžete přepínat mezi možností načítat Kickstart z diskety nebo použít ten, který máte v Rejuvenatoru osazený.

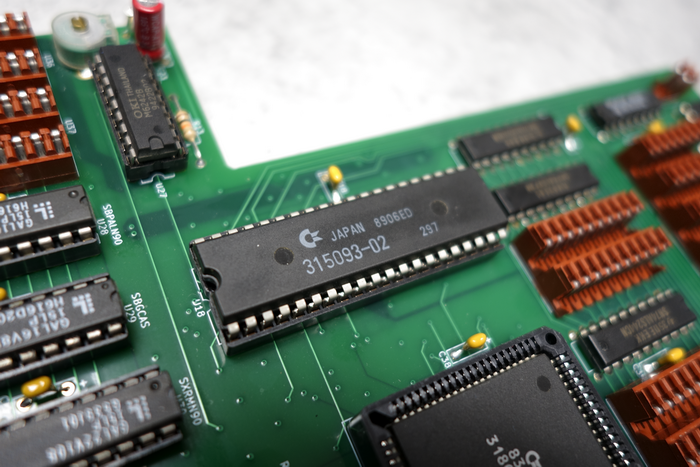

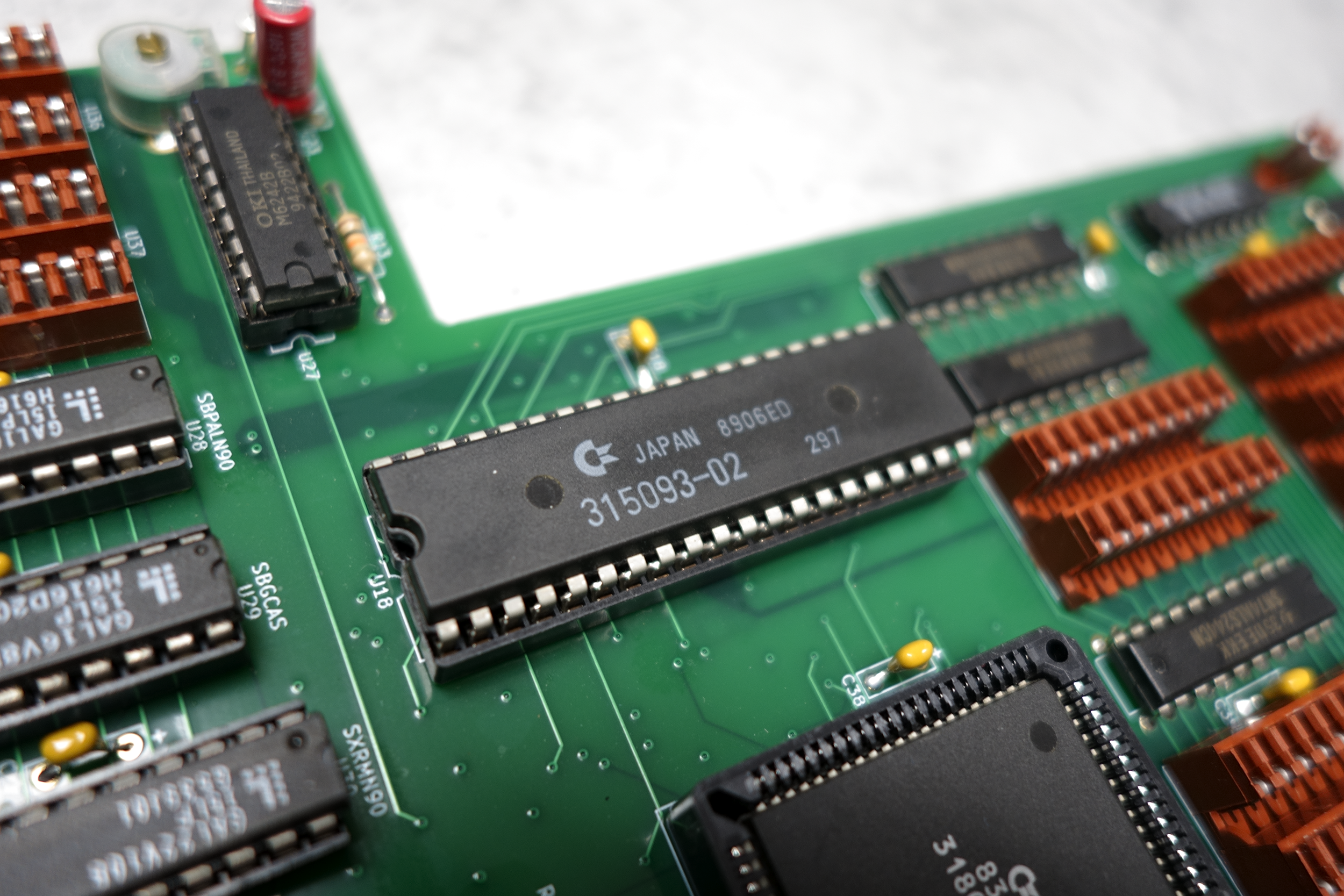

Rejuvenator má patici pro Kickstart, na obrázku verze 1.3.

Druhou věci, kterou přináší Rejuvenator je zvýšení paměti chip ram. Amiga 1000 se prodávala s 256kB chip ram, případně jste si mohli přikoupit dalších 256kB na kartě do předního slotu. Rejuvenator obsahuje 8 DIP socketů pro paměťové čipy, které můžete osadit plně, tedy 8x 256kx4 a získáte 1MB chip ram, nebo osadíte 4x 1Mx4 (pozice U6, U8, U10, U12) a získáte pro Amigu 1000 neskutečných 2MB chip ram! A to je nářez, první sériově vyráběná Amiga se s chipkou vyrovná i legendární A3000. Nutno dodat, že aby bylo možno adresovat 2MB chipky potřebujete do socketu na Rejuvenatoru osadit Agnus 8372B, případně ještě vzácnější 8372AB, který 2MB umí. Pro 1MB chip se použije dostupnější Agnus 8372A. Tuto 1MB variantu má asi většina uživatelů Rejuvenatoru, nejen kvůli dostupnosti Agnuse, ale také kvůli lepší kompatibilitě, uživatelé A1000 totiž rádi používají starý dobrý "modrý" Workbench 1.3.

Když zmiňuji upgrade čipu Agnus, Rejuvenator má i patici pro Denise a poradí si s Denise 8373, takže můžete na mít na A1000 kompletní ECS čipset (A1000 se dodávala samozřejmě s OCS).

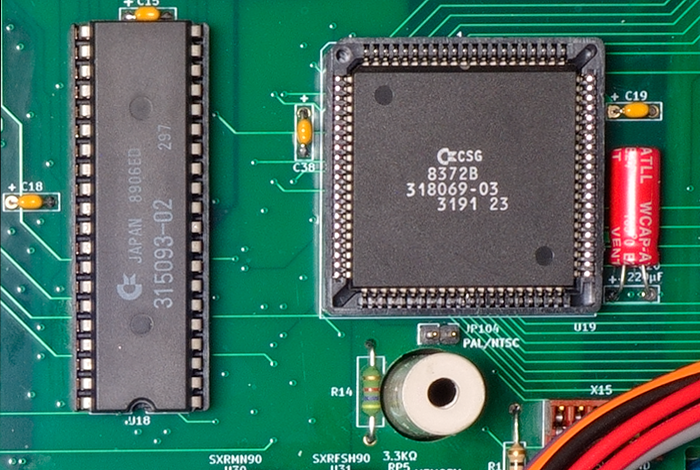

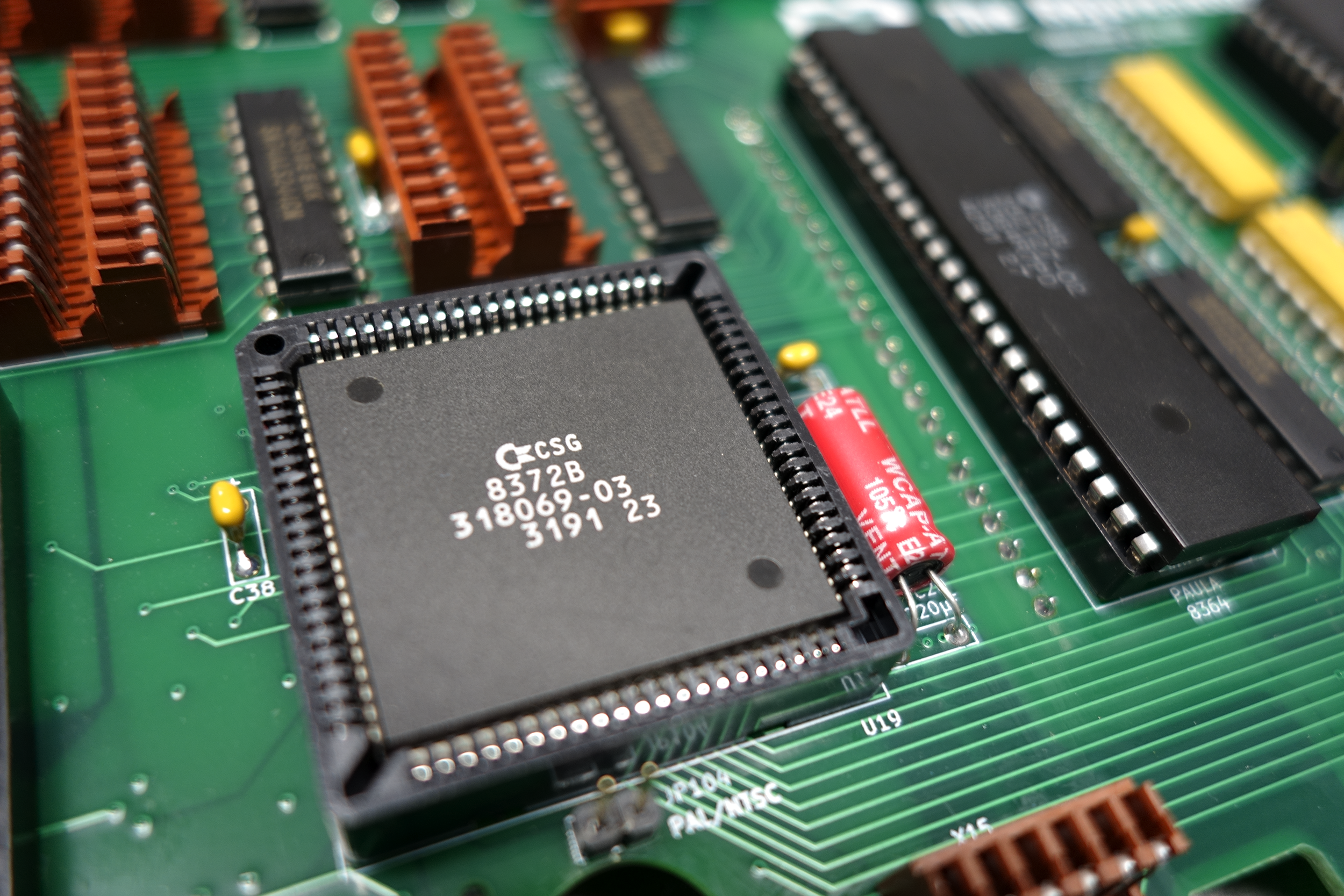

Pro využití 2 MB Chip je potřeba Agnus, který je dokáže adresovat, v tomto případě 318069-03.

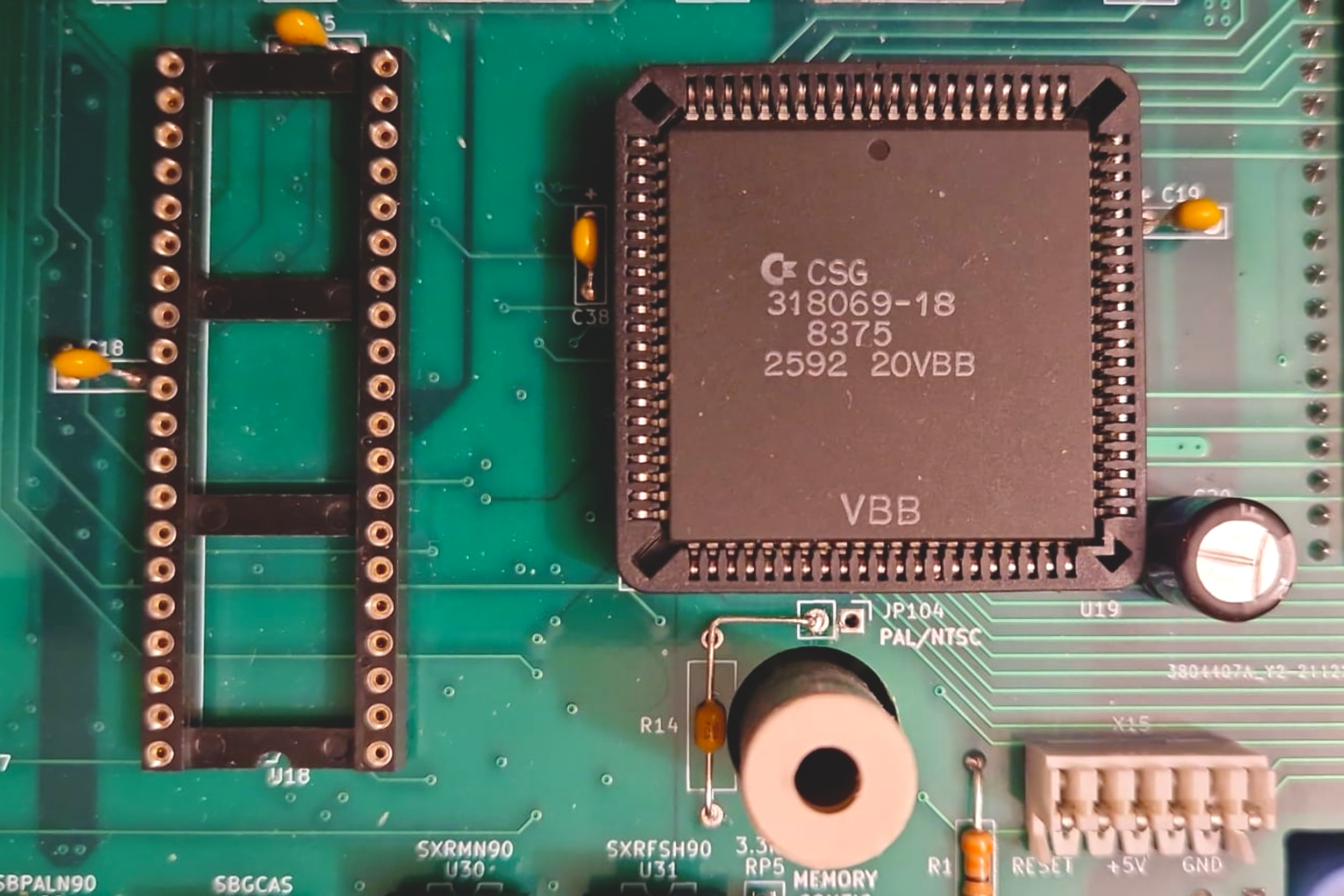

Jiný Agnus, tentokrát 318069-18 s výborně provedeným VBB hackem,
Photo published with kind permission from Erwin van Akkeren.

Když si Rejuvenator koupíte nebo postavíte sami, čeká vás instalace. Ta je dle manuálu snadná. Snadná na papíře. Proč? Rejuvenator totiž nahrazuje WCS dougterboard. Pokud máte A1000 bez dougterboardu, Rejuvenator nemůžete použít. Také nemůžete použít PAL verzi desky Amigy 1000 s dougterboardem, protože pozice patic, které se propojují mezi Rejuvenatorem a doughterboardem, je u základních desek PAL a NTSC odlišná. Po demontáži stínění, různých typů šroubků, vyjmete dougterboard a místo něj dáte Rejuvenator. Dlouhé piny ze základní desky zapadnou do pozic na připraveném Rejuvenator a vy obě desky opatrně a s citem stlačujete proti sobě, dokud piny neprojdou skrz Rejuvenatorem.

A to nejde úplně hladce. Nejenže pinů je hodně, ale jak stlačujete desky proti sobě, za chvíli máte na rukou malé důlky od vyčnívajících zapájených součástek a pokud si nedáte pozor, budou krvavé. Rozhodně doporučuji demontáž celé základové desky A1000, usnadní vám to výrazně kontrolu na správnou pozicí dlouhých pinů a také lepší kontrolu nad samotným spojováním obou desek. Výsledkem má být, že desky budou spojené rovnoměrně a tak aby nikde nevyskakovala piny z patic, což má tendenci hlavně u kratších pinů, které zapadají do patic Paula, Agnus, Denise na základní desce. Po správném napasování k sobě, si nemyslím, že bych chtěl někdy v budoucnu obě desky rozpojovat.

Druhým krokem je propojení několika signálů mezi Rejuvenatorem a základní deskou, což je dostatečně přesně popsáno v manuálu. Často jsou k vidění nacvakávací klešťičkové klipy, které jsou dle mého vhodné tak na testování. Pro propojení v minimalistické variantě si vystačíte se dvěma signály a to "28MHz", "RMBCLKS". Doporučil bych i "Ground", propoj "+12V" je potřebný pro nabíjení baterie, kterou většinou nikdo neosazuje, protože nechce, aby třeba někdy později poškodila desku.

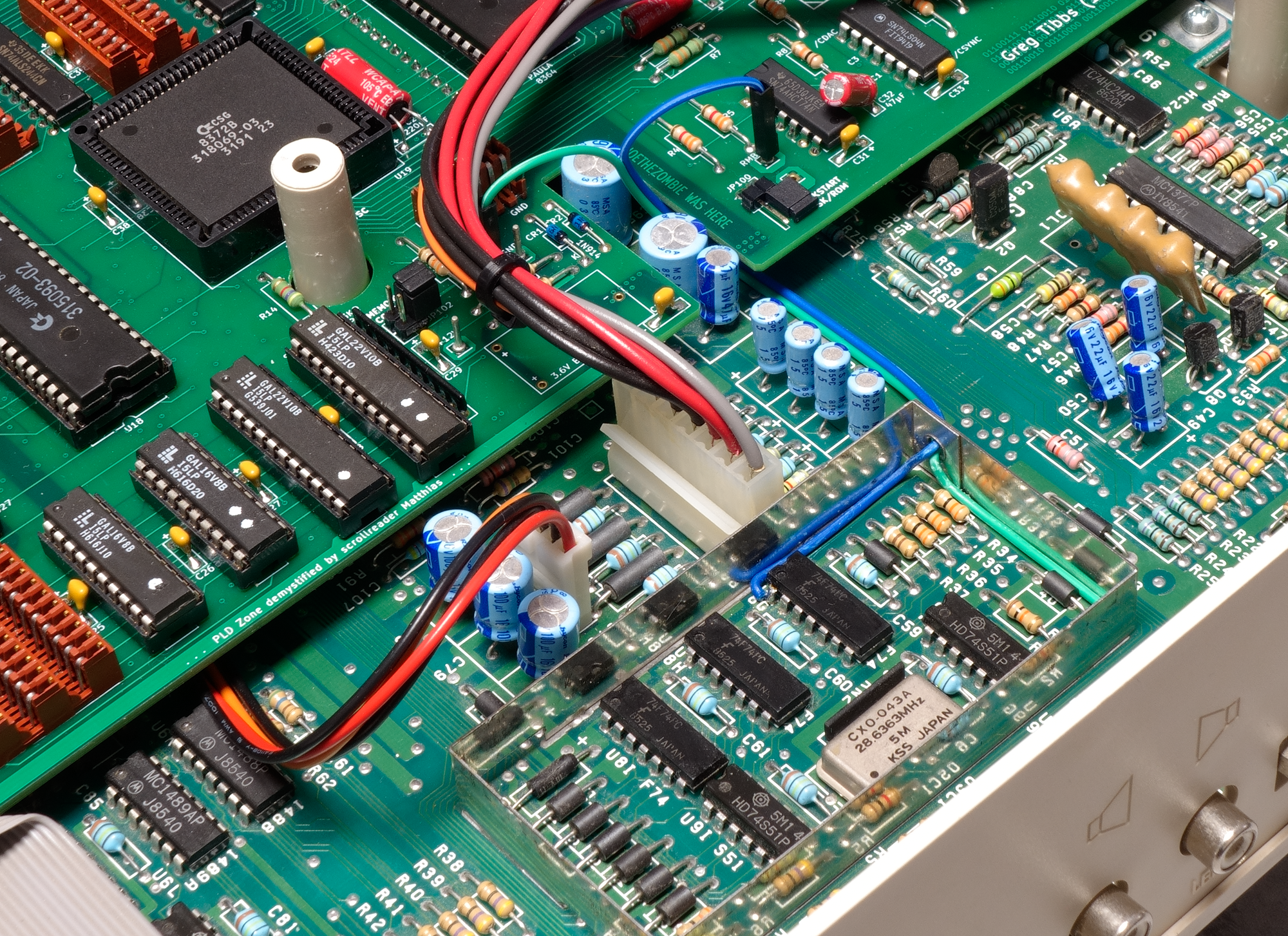

Zapojení nejnutnějších signálů pomocí drátových propojů

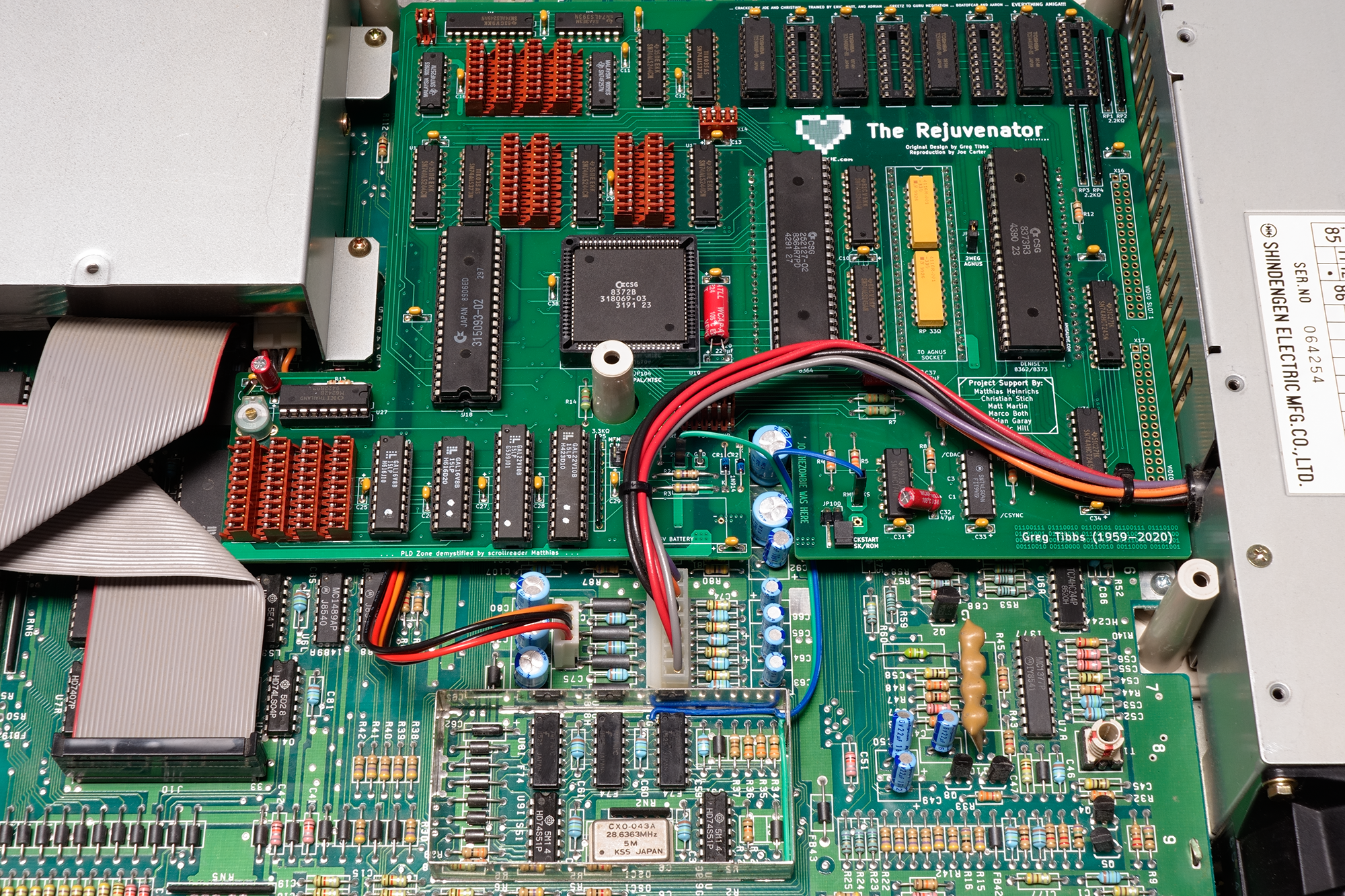

Pro vyvedení signálů (modrý, zelený) lze vhodně využít existujícího otvoru v boku stínícího plechu

Rejuvenator má ještě jedno eso v rukávu a tím je video slot. Ten pokrývá téměř všechny signály jako videoslot v A2000, takže je možné zvážit použití Microway AGA-2000 nebo Commodore A2320. Zvláště využití oblíbeného dableru A2320 je lákavé, protože přímo z Amigy 1000 můžete získat výstup VGA v 31.5 kHz. Obnáší to sice trochu více drátování pro správné připojení signálů, ale ta možnost tu je. Osobně jsem A2320 osadit nechtěl, právě proto, že další drátové modifikace způsobují ztrátu elegance celé koncepce Rejuvenatoru. Ono totiž i když propojení Rejuvenatoru se základní deskou není úplně snadnou záležitostí, na celém řešení je velmi sympatické, že se jedná o nedestruktivní metodu, kdy nemusíte v case nic řezat a upravovat, dokonce zachováte i použití horního stínícího plechu a zůstane vám pouze jediný šroubek, který nejde použít, protože tam zasahuje Rejuvenator (jedná se zrovna o šroubek, který drží zdroj - při použití horního stínícího horního plechu, který je ukotven právě ke zdroji, je jakýkoliv volný pohyb zdroje eliminován).

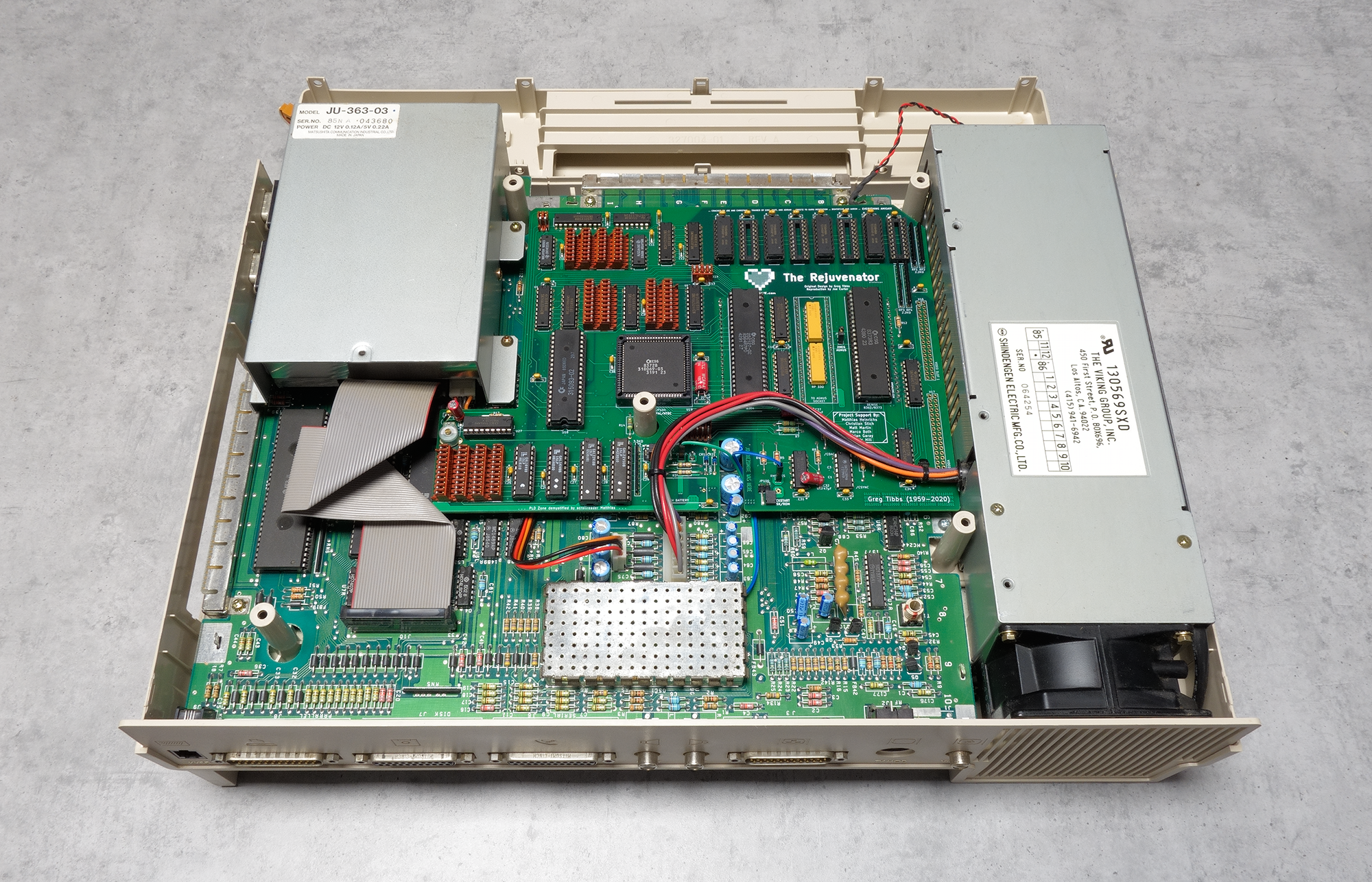

Rejuvenator osazený už v A1000 - nikde nepřekáží a ještě jde v pohodě osadit i horní stínící plech (není na obrázku)

Rejuvenator znamená v překladu Omlazovač. Omlazený Omlazovač je vynikající kousek hardware, který by neměl chybět žádnému aktivnímu uživateli Amigy 1000, protože ji určitě omladí, minimálně ECS chipsetem a Chip RAM. A pořád je to ta stejná Amiga 1000 s modrou obrazovkou, na kterou jste zvyklý. Stará dema, programy fungují, neřešíte proč co nejde. Doufám, že rozvoj bRejuvanatoru bude pokračovat, třeba možností použití rozšířenějšího Agnuse 8375 či změnou pouzdra paměťových čipů pro chip ram na dostupnější varianty. Existují sice možné alternativy, nicméně Rejuvenator je komplexní řešení na jedné desce. Plný potenciál Rejuvenatoru rozvinete pokud připojíte Parceiro, parádní doplněk pro Amigu 1000, ale o tom až někdy příště.

Celý projekt omlazeného Rejuvenatoru ukazuje, jak umí být Amiga komunita silná když chce, a pak dokáže neskutečné věci. Mám z toho pozitivní dojem, a nezbývá se jen těšit, že podobných projektů se můžeme snad dočkat i v budoucnosti. Velké poděkování Ericovi......a Gregovi.

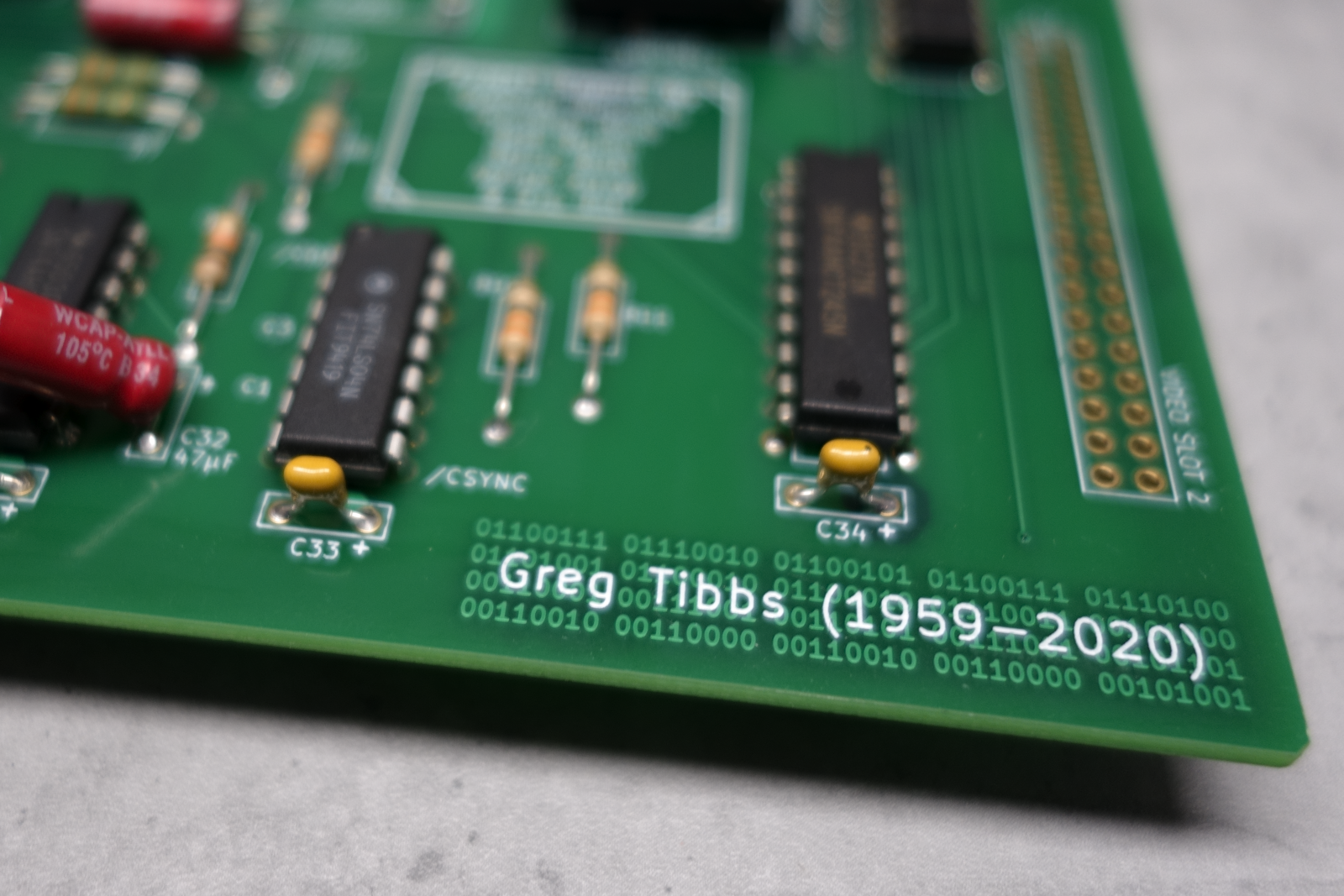

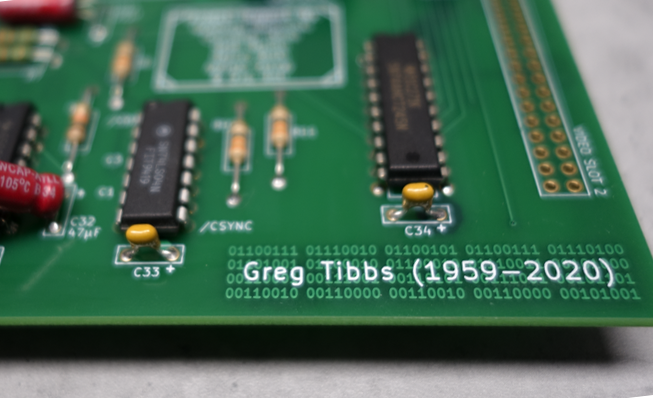

Greg Tibbs se uvedení nového Rejuvenatoru bohužel nedočkal.
