FastATA 1200 MK-IV

FastATA od polské firmy Elbox je rychlý 32-bitový IDE řadič, určený výhradně pro počítač Amiga 1200. Hlavní výhodou je, že jako jediné zařízení umožňuje bezproblémové připojení až čtyř IDE zařízení. Toho je dosaženo zcela obvyklým způsobem jako v počítačích PC. To znamená dvě hlavní větve, primární a sekundární a na každé větvi dva porty.

Řadič podporuje připojení všech běžných IDE zařízení, jako jsou klasické 2,5" a 3,5" pevné disky, CD-ROM mechaniky a dokonce i speciálních zařízení jako jsou například ZIP100 a LS-120. Samozřejmě je pamatováno i na to, že se v dnešní době vyrábějí pevné disky mnohem větších kapacit než při zrodu Amigy 1200 v roce 1992. Ta v době svého uvedení podporovala adresaci pevného disku maximálně do 4GB a velikosti jednoho oddílu maximálně do 2GB. U tohoto řadiče je však připojení disků o velikosti přesahující více než 4GB automaticky rozpoznáno. V tomto případě je disk rozdělen na několik oddílů o velikosti 4GB.

•
•
•
•
•
•
•
•
•

Pro testování jsem použil různé typy pevných disků lišících se nejen svou kapacitou, ale i rokem výroby a tudíž i svou maximální přenosovou rychlostí. Do testu jsem zařadil také jednu CD-ROM mechaniku a to 16-ti rychlostní Goldstar CRD8160B s rozhraním ATAPI. A jako poslední zařízení pak ZIP100. Přenosové rychlosti řadiče a mnou naměřené výsledky jsou uvedeny v přiložené tabulce. Veškeré rychlosti jsou uváděny v megabytech za sekundu.

Instalace

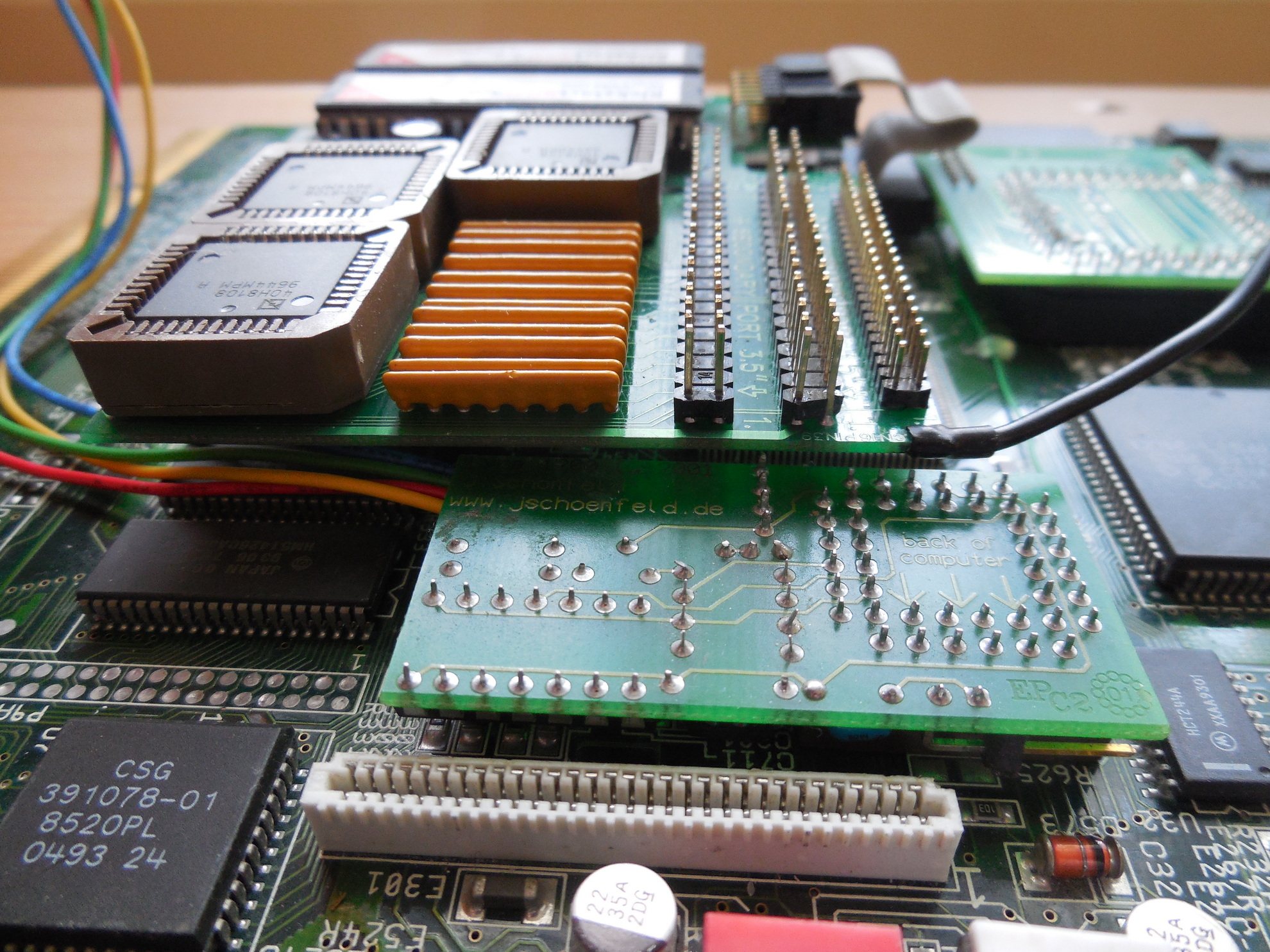

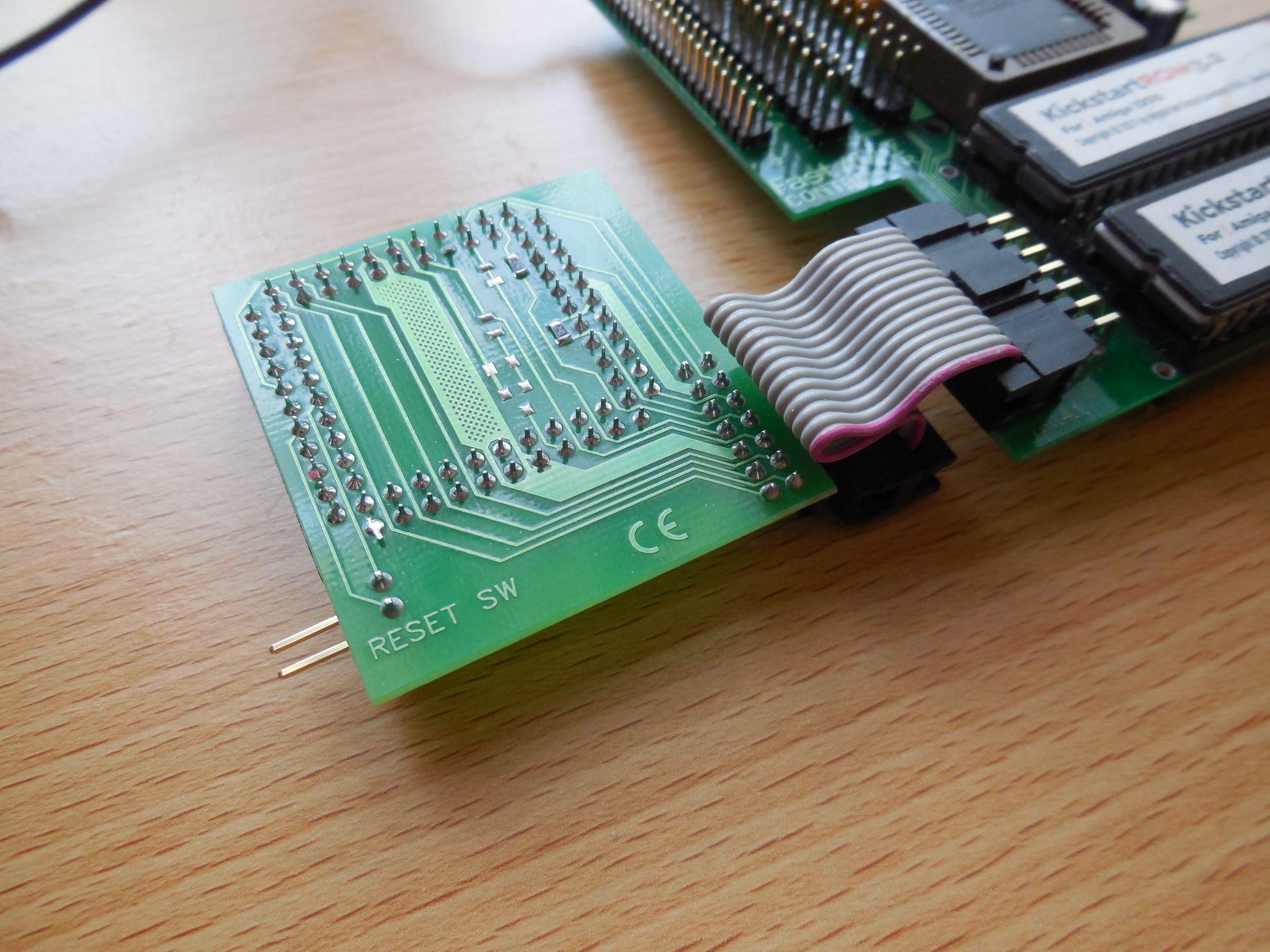

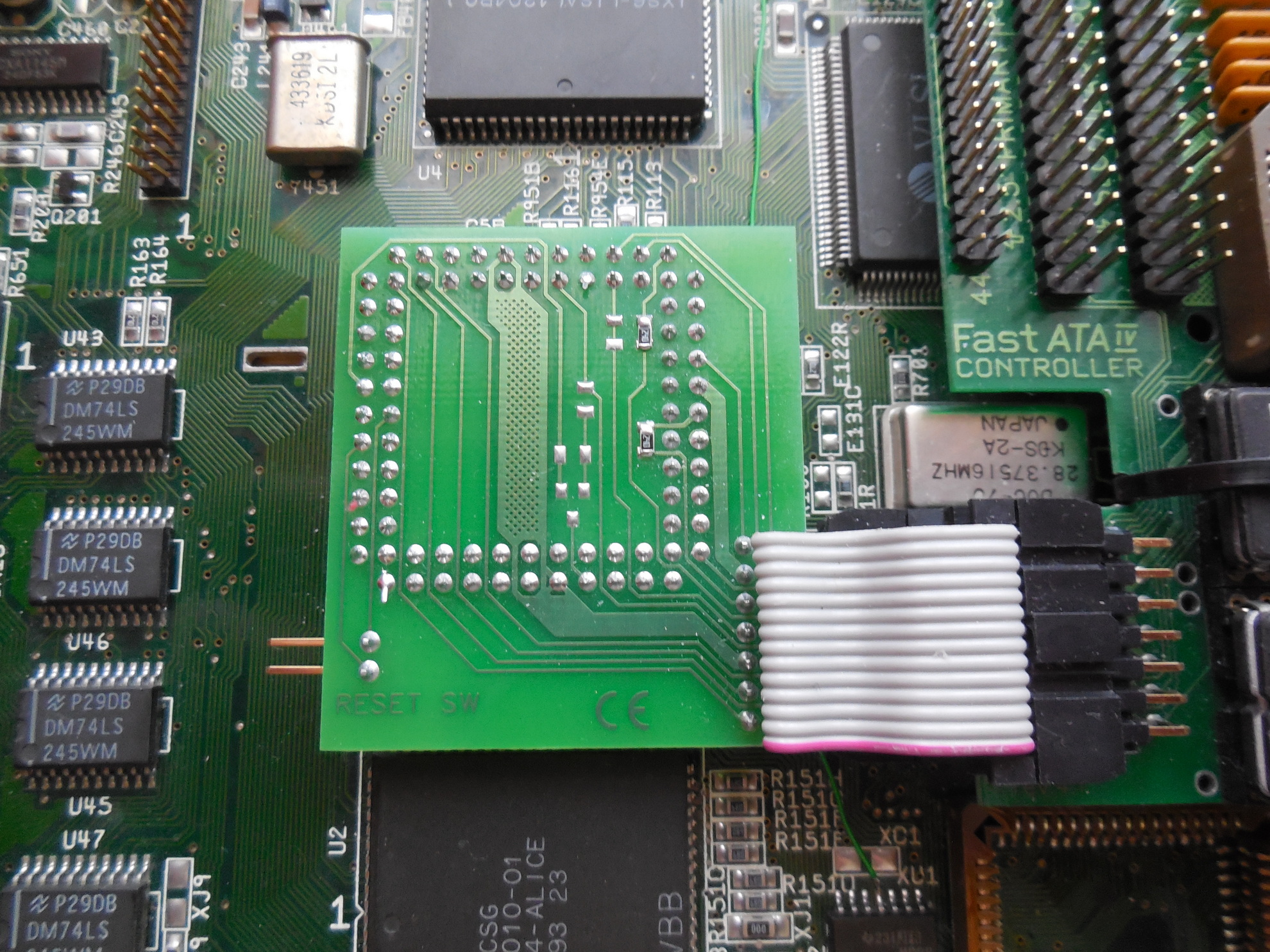

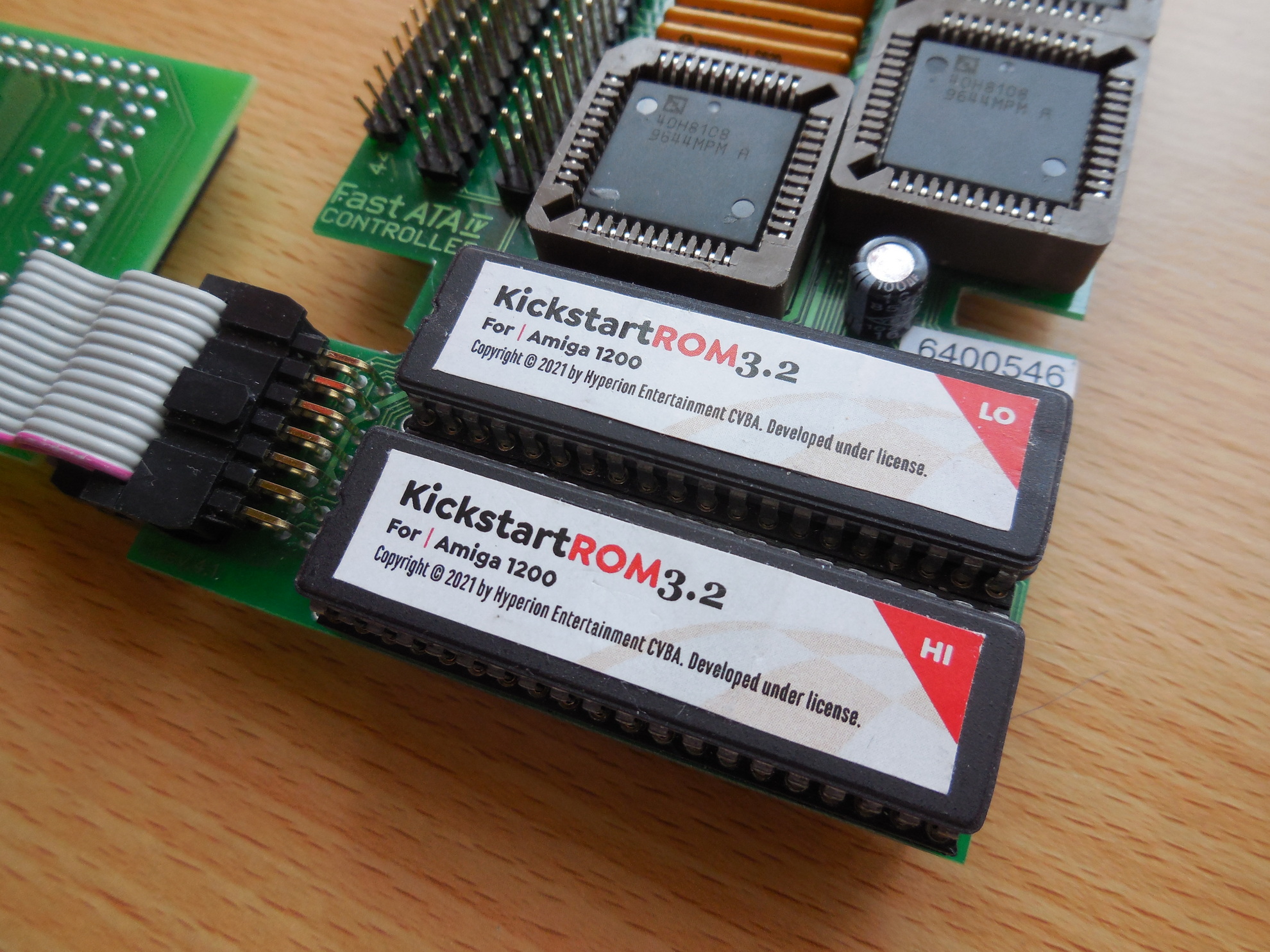

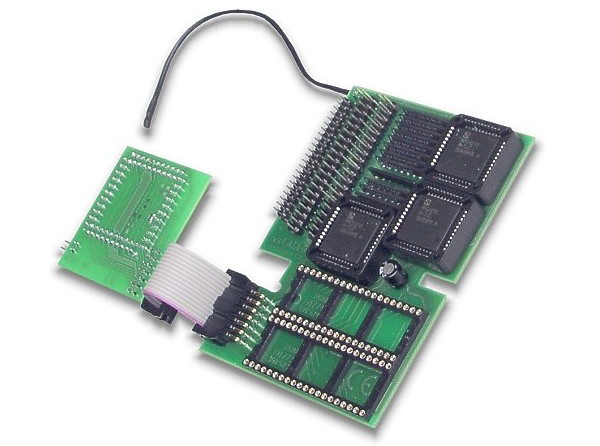

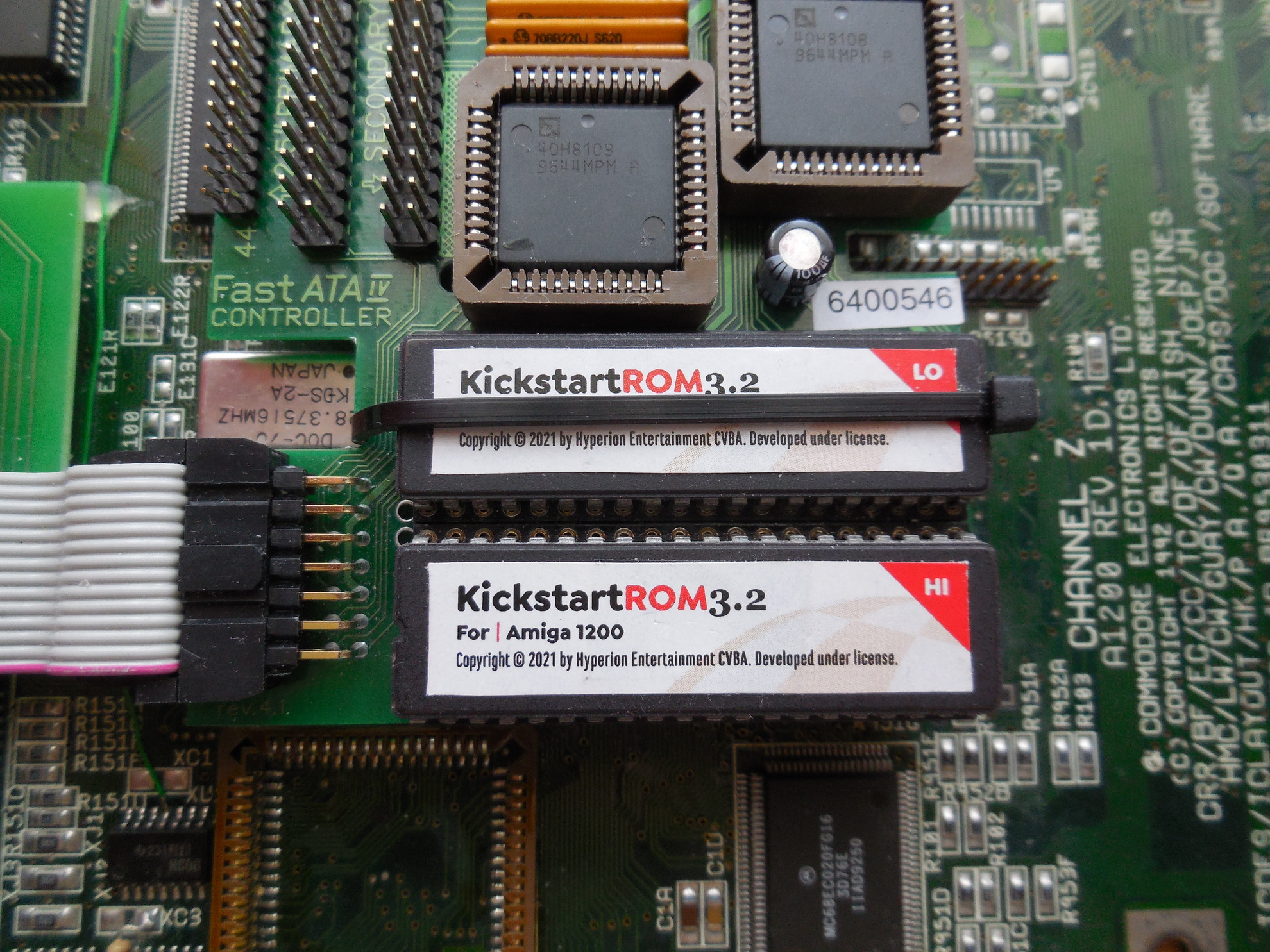

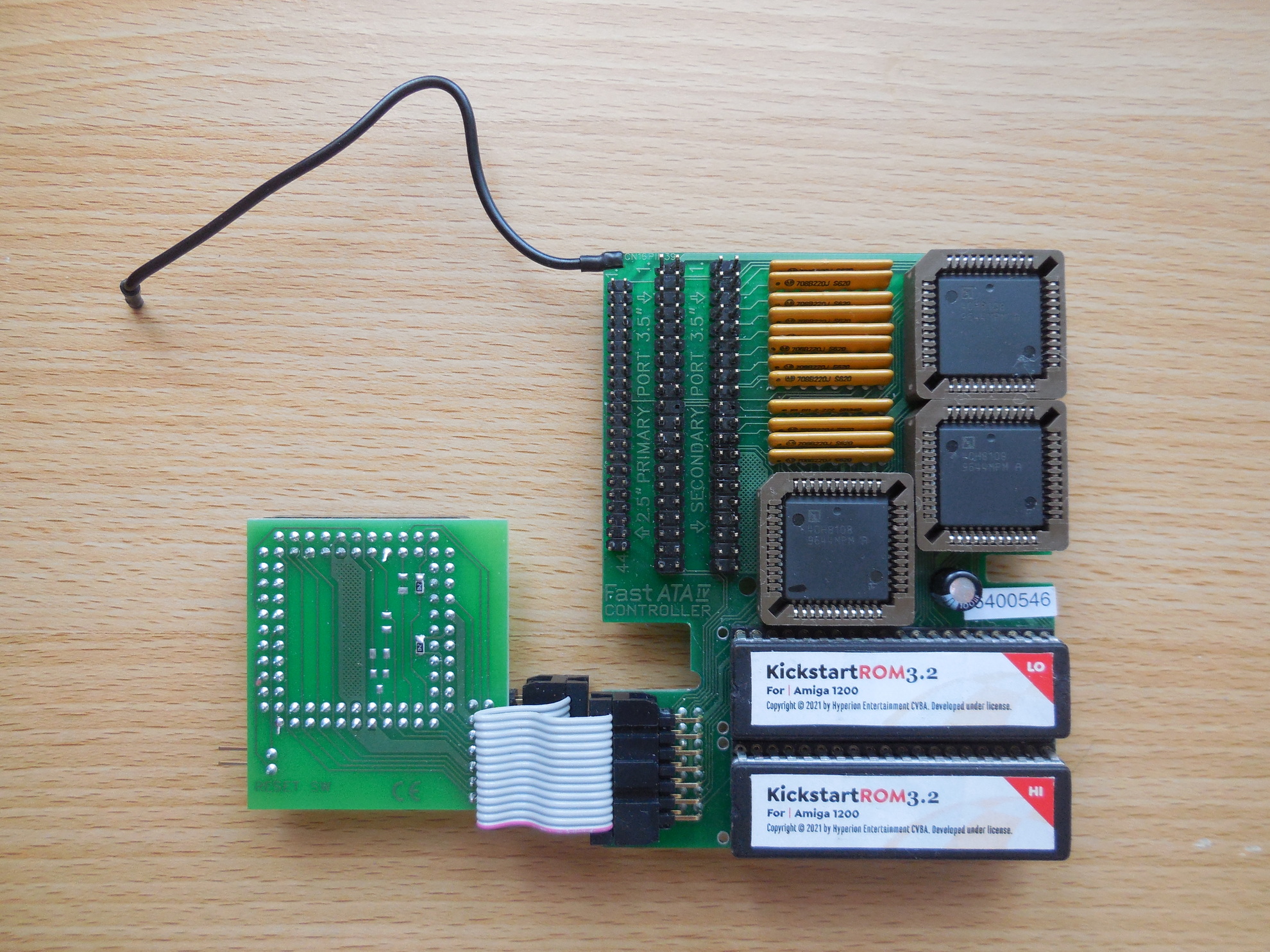

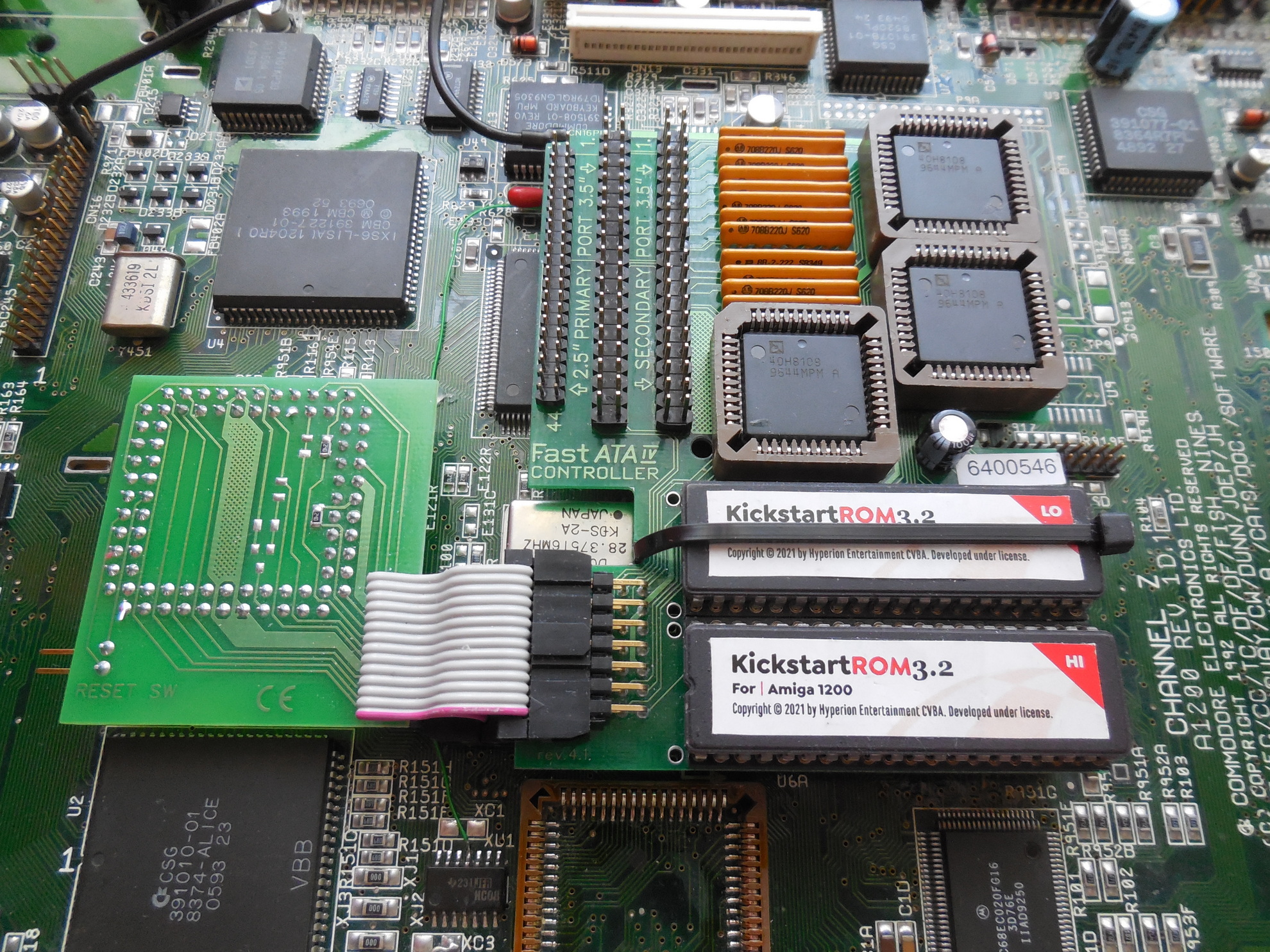

Řadič je dodáván v malé, kartónové krabičce včetně anglického návodu. Samotná instalace je velice jednoduchá a v podstatě spočívá pouze ve správném nasazení dvou obvodů a patic. Řadič se skládá ze dvou navzájem propojených částí. První se nasazuje na místo původní Kickstart ROM. To znamená, že před samotnou instalací je nutno vytáhnout ROMky z patic, na jejich místo zastrčit vývody řadiče a ROMky nasunout do patic na řadiči. Zde je nutné dát si velký pozor na správné zasunutí vývodů řadiče do patic. Patice na základní desce A1200 jsou totiž o jeden pin delší (je volný) a původní ROMky jsou vždy posunuty směrem k disketové mechanice. Stejným způsobem je tedy nutné nasadit i řadič! V případě špatného zapojení hrozí zničení ROMek a v horším případě i samotného řadiče. Jelikož jsou ROMky dvě, je nutné dodržet i jejích pořadí. Druhou částí řadiče je patice, která se nasadí na zákaznický čip Gayle.

Obě části řadiče je nutno nasadit (zastrčit) co možná nejpevněji, k čemuž je zapotřebí celkem hodně zatlačit na základní desku. Z tohoto důvodu nedoporučuji instalovat FastATA na desku, která je již nainstalována v toweru. Deska v toweru se prohýbá a brání tak správnému spojení. Součástí dodávky jsou i dvě umělohmotné fixní spony. Ty se zasunou pod patice a vše se pevně stáhne, čímž se zabrání samovolnému vysunutí z patic. Poslední operací je propojení drátěného vodiče z řadiče na 39. pin IDE řadiče Amigy 1200.

Nyní následuje zapojení IDE kabelů a mechanik. Upozorňuji, že kabely nejsou součástí dodávky a je tedy pouze na zákazníkovi, aby si opatřil vhodné kabely, co se počtu zařízení týče a hlavně délek kabelů.

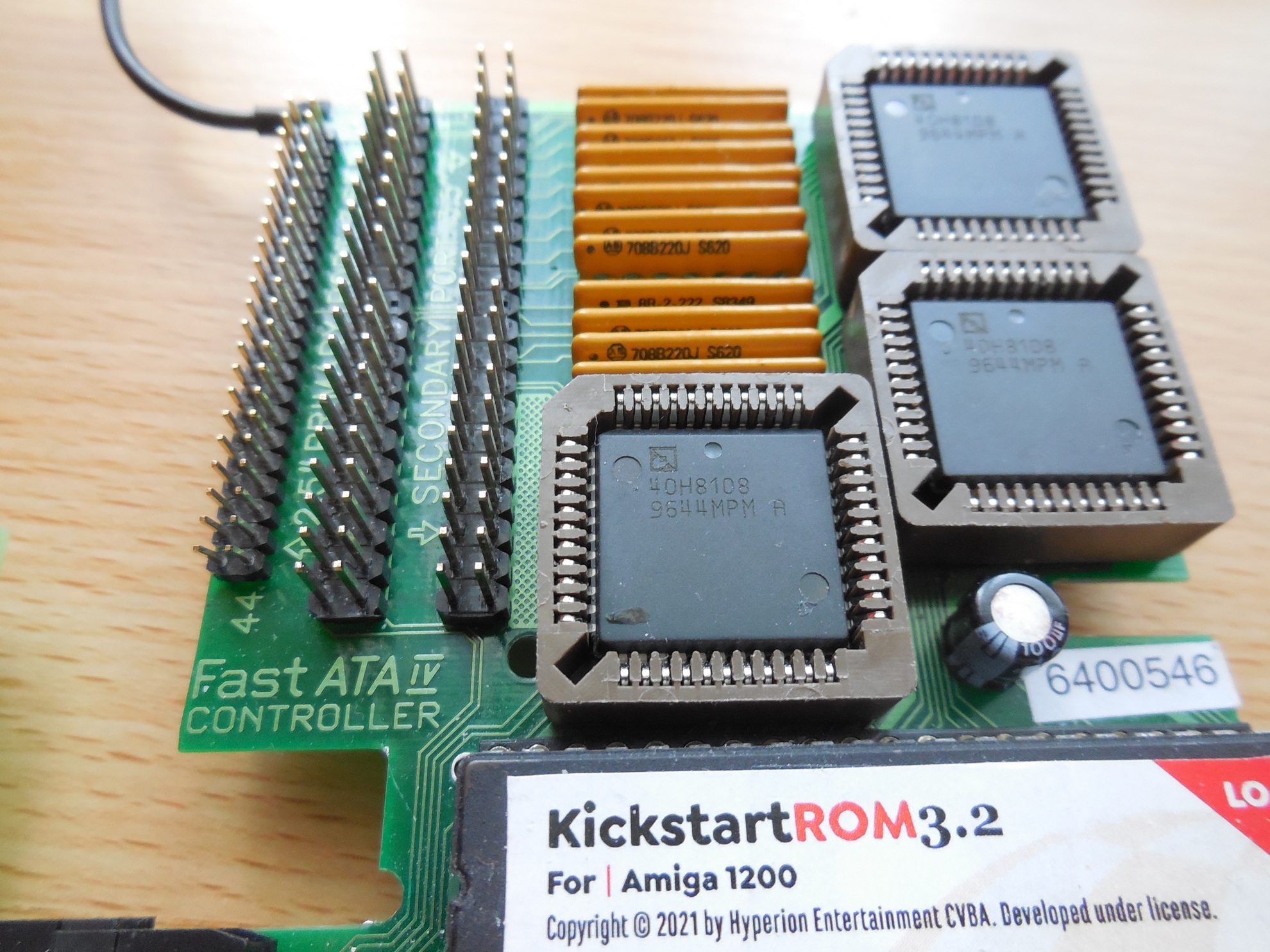

Pro připojení kabeláže obsahuje řadič tři konektory. Primární větev má jeden 2,5“ a jeden 3,5“ konektor a větev sekundární má jeden 3,5“ konektor. Toto je velice výhodné a standardní řešení, protože není zapotřebí používat kombinované kabely s konektory 2,5“ a 3,5“ na jednom kabelu pokud vlastníte oba typy disků. Ani nemusíte kupovat kabel redukovaný z 2,5“ na 2 x 3,5“. Lze použít standardní 3,5“ kabely, které zakoupíte v kterékoli prodejně s výpočetní technikou.

Pokud budete připojovat více než jednu mechaniku, je nutné dodržet určitá pravidla, abyste dosáhli maximálního výkonu. Vždy dávejte na jednu větev rychlejší jednotky a na druhou ty pomalé. Například dva harddisky na primární větev a CD-ROM na samostatnou sekundární větev. Pokud kombinujete rychlý a pomalý pevný disk, tak rychlý dejte zvlášť a pomalý například spolu s CD mechanikou také. Pak ještě překontrolujte správné nastavení identifikace jednotek. Na každé větvi musí být jedno zařízení v režimu „MASTER“ a druhé jako „SLAVE“. Pokud budete mít CD-ROM samostatně na sekundární větvi, nastavte ji jako „MASTER“, defaultně je totiž jako „SLAVE“.

Teď již zbývá nainstalovat ovladače z přiložené diskety. Pokud jste již dříve používali například CD-ROM mechaniku pomocí ovladačů IDEFix nebo CDFS file system, je nutné je odinstalovat ze systému spolu se všemi jejich „device“ a „handlery“. Ty se nachází v adresářích DEVS: a L: na hlavním startovacím disku (např. atapi.device, tandem.device a podobné). Ovladače řadiče FastATA využívají standardní scsi.device a s jinými by docházelo ke kolizím systému.

Instalační program FastATA řadiče využívá programu „Installer“ a je proto nutné mít tento program zkopírován v adresáři C: na systémovém disku (není součástí instalační diskety). Program „Installer“ se nachází například na instalační disketě Workbenche (šestý disk). Nyní již stačí nakliknout instalační ikonu a vše se provede zcela automaticky.

Preferenční volby je možno nastavit po restartu počítače a přidržením levého tlačítka myši při startu. Zobrazí se menu, ve kterém můžete změnit PIO mód jednotlivých mechanik a poté uložit nastavení pomocí tlačítka „SAVE“. Program je velice chytrý a sám si nastaví jednotlivé parametry a odpovídající typ procesoru, takže ve většině případů není nutné nastavení měnit.

Platí zde pravidlo, že u velmi starých a kapacitně malých disků nastavte režim PIO 0 a u disků velkých a poměrně nových vyzkoušejte módy PIO 3 a PIO 4. Nejnovější disky mohou využít i režimu PIO 5. Co se CD-ROM mechanik týče, pro namountování a přihlášení mechaniky do systému použijte ikonu CD0, která se nachází v adresáři „Storage/DosDrivers:“. Standardně se instaluje s Workbenchem 3.1. Pouze je nutné změnit hodnotu UNIT.

Pro úplnost ještě dodávám, že není možné kombinovat porty FastATA řadiče a původní 2,5“ IDE port na desce A1200. Pokud nenainstalujete ovladače FastATA řadiče, bude „primární“ port na řadiči pracovat stejně jako váš původní 2,5“. Pro toho, kdo chce využít naplno rychlost svých disků, nebo potřebuje více než dvě IDE mechaniky, je FastATA tou správnou a jedinou volbou.

Testovaná zařízení

1. CF to IDE Adapter CF HXSP-2108P (CF karta Kingston 8GB)

2. Western Digital WD1600AAJB (160GB)
3. Western Digital Caviar WD4000AAKB (400GB)
4. Iomega ZIP100 (100MB)

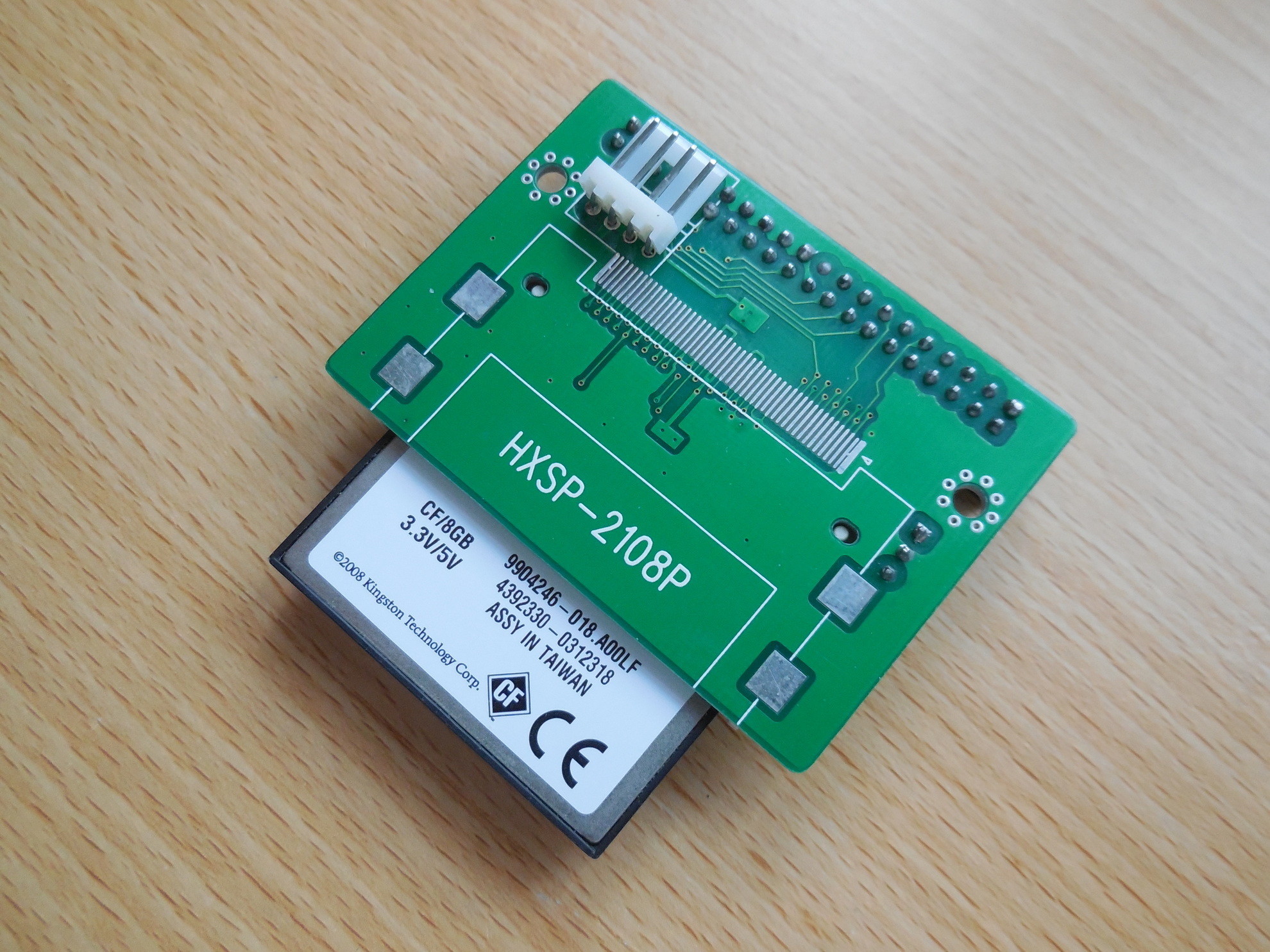

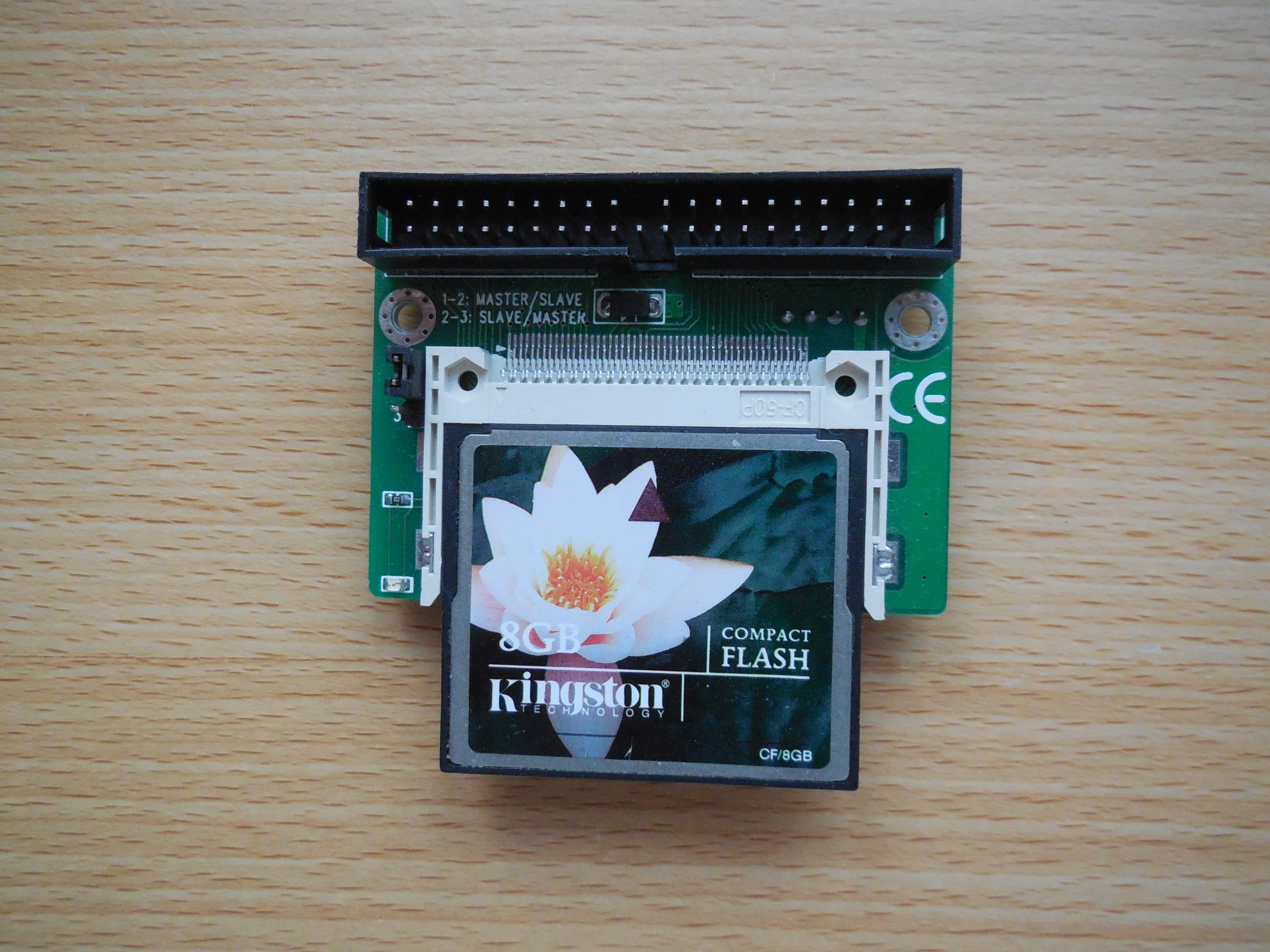

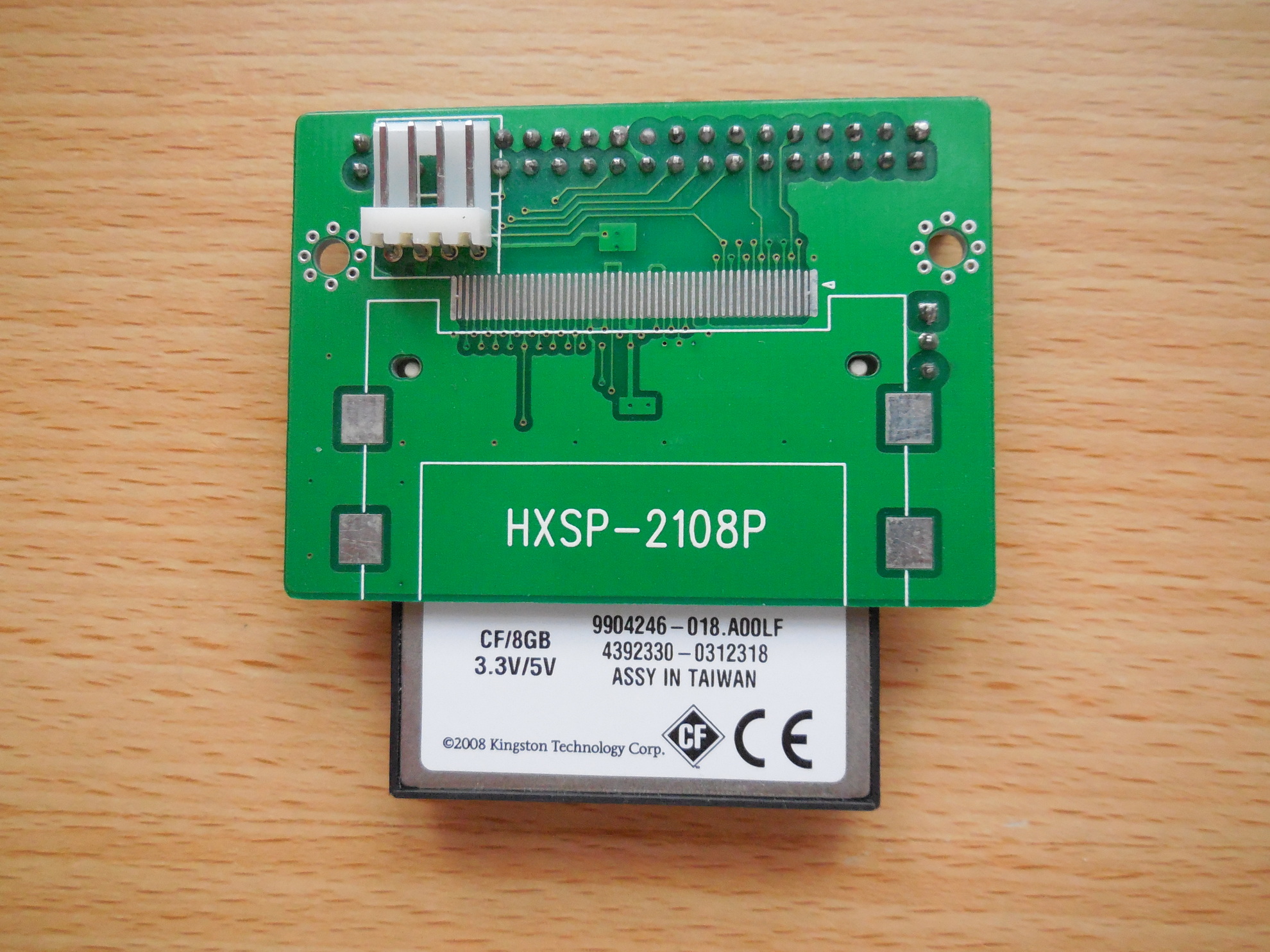

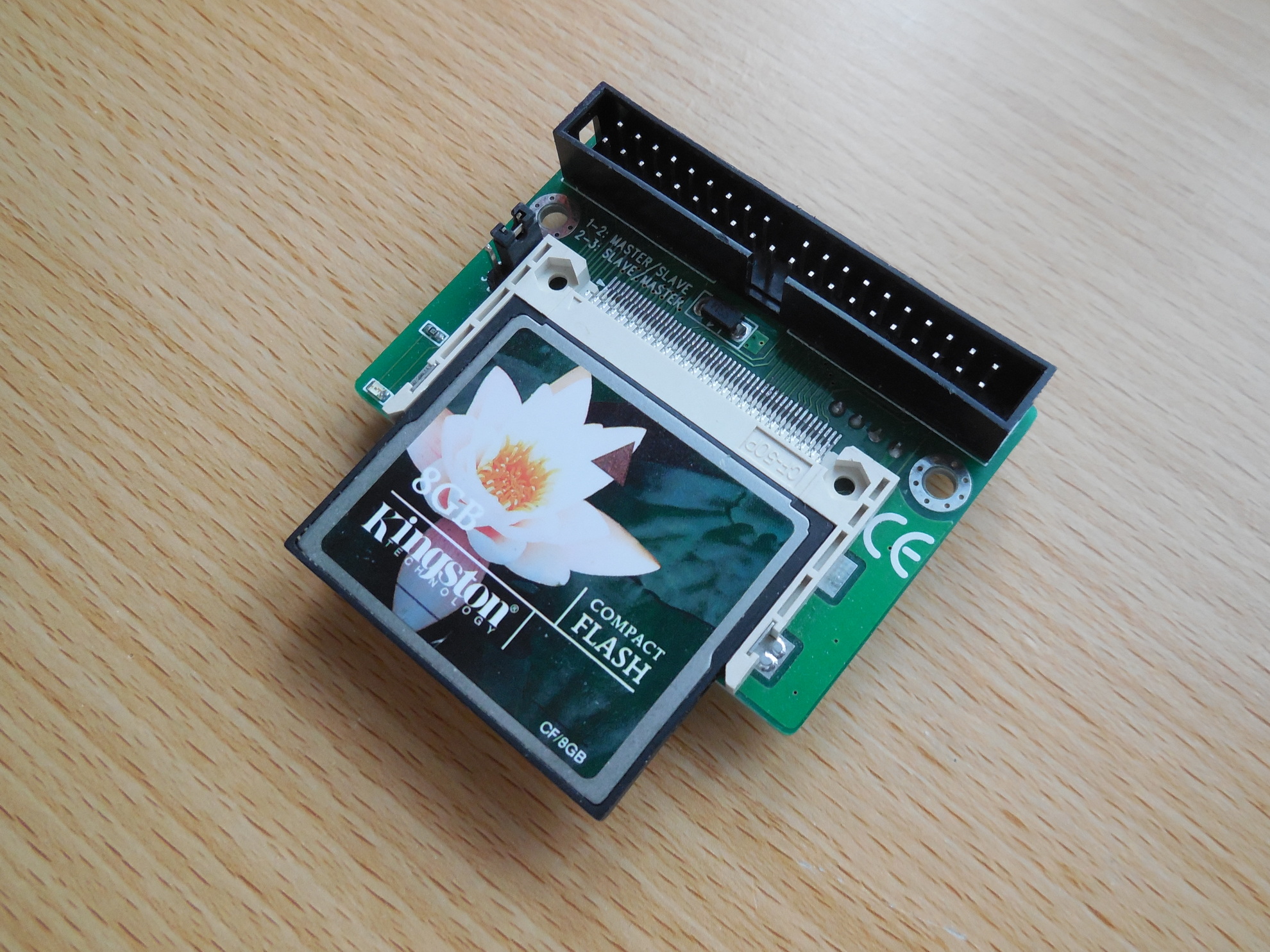

CF to IDE Adapter CF HXSP-2108P (CF karta Kingston 8GB)

•
•
•
•
•

Prvním testovaným zařízením byla CF karta Kingston o velikosti 8 GB v adaptéru HXSP-2108P. Na nijak nerozšířené A1200 bez FastATA řadiče dosahovala maximální rychlosti okolo 1,2 MB/s. Nezáleží přitom na typu ani velikosti karty. To je ovšem v podstatě maximum, které lze u těchto typů karet dosáhnout. Pokud k tomuto zařízení však nainstalujete FastATA řadič, výsledky se již znatelně změní a lze dosáhnout přenosové rychlosti až 4,6 MB/s. Další nespornou výhodou je tichý chod. Tyto CF karty běží v režimu PIO 0, což je nejpomalejší režim.

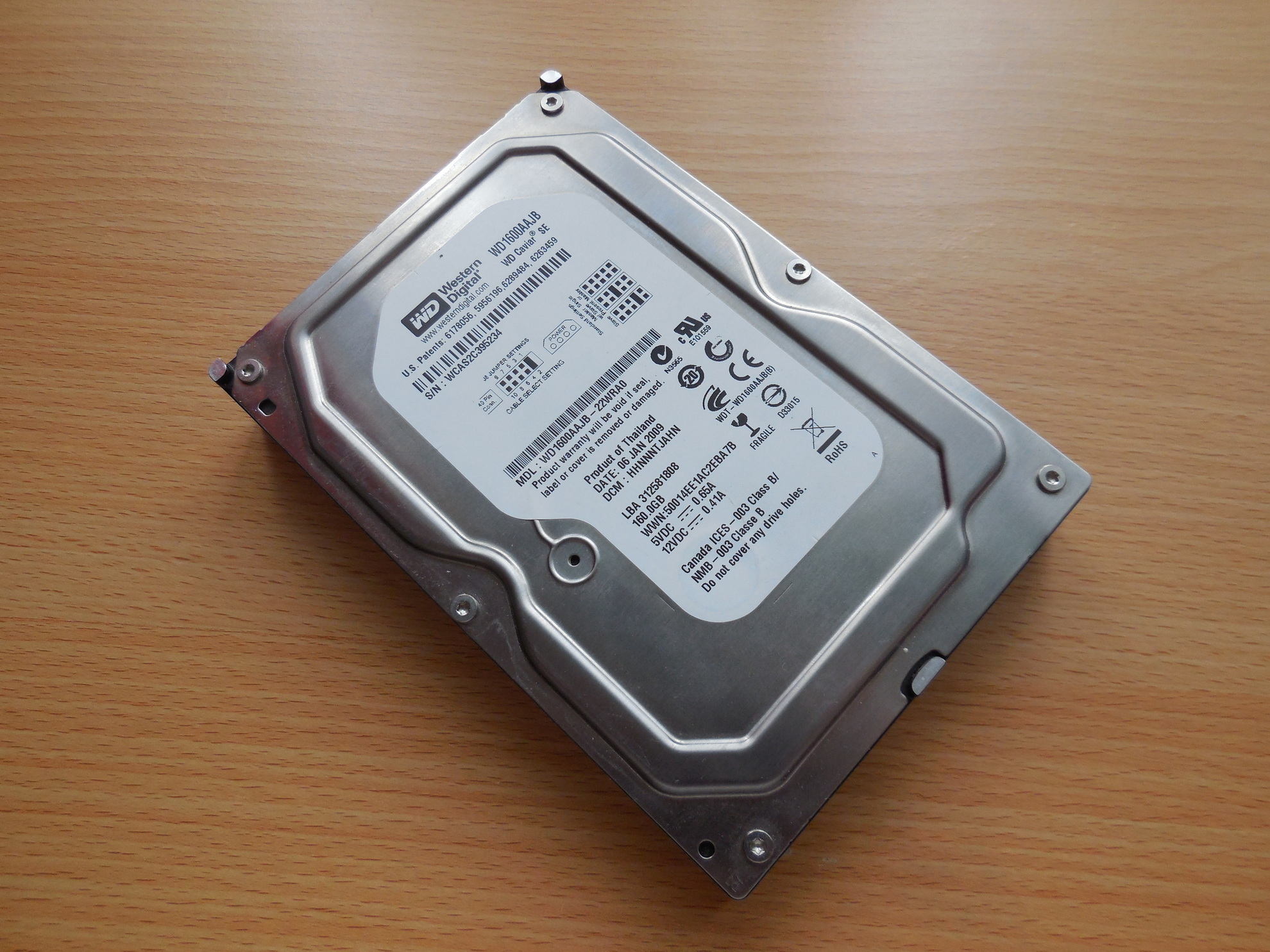

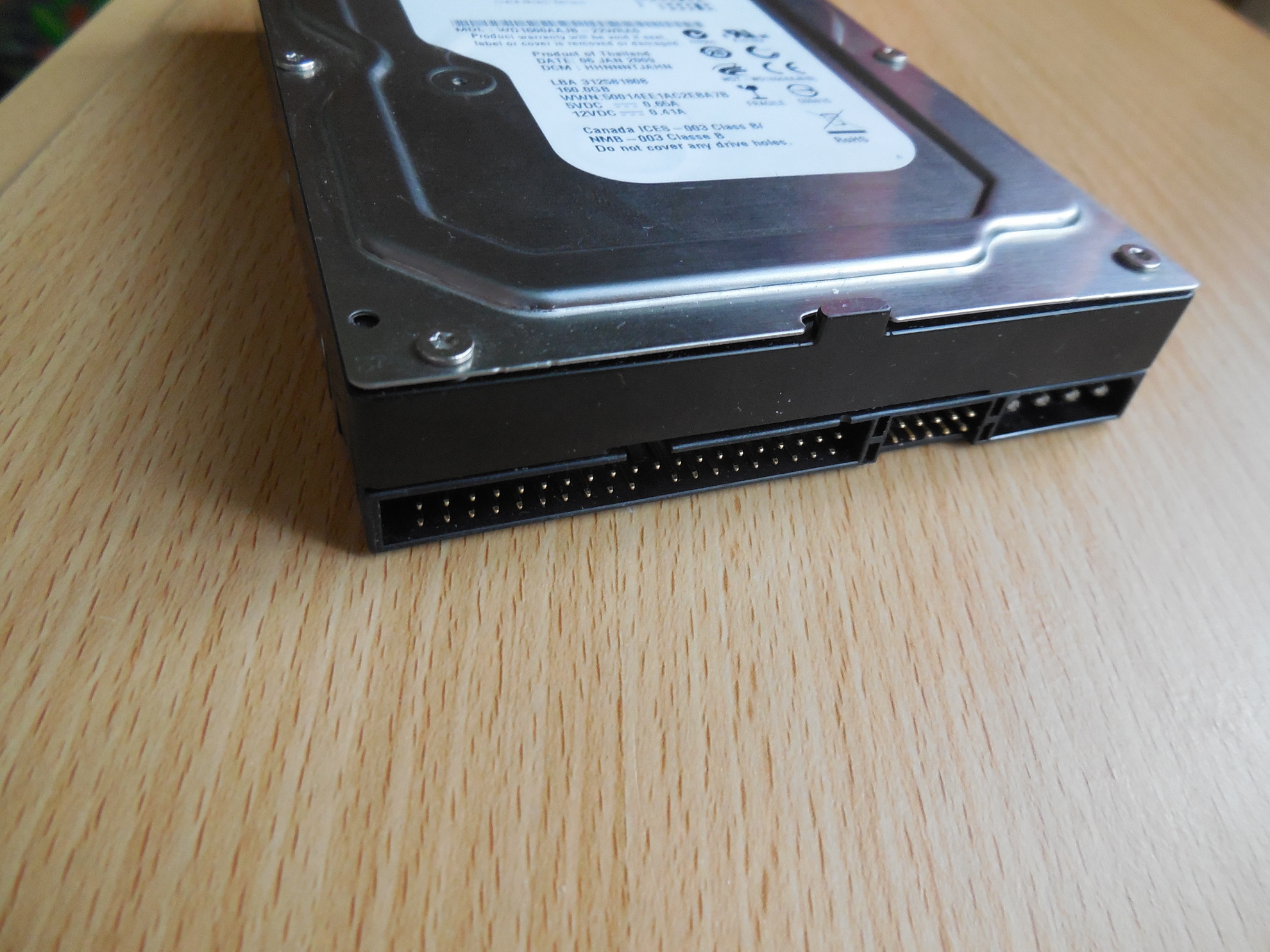

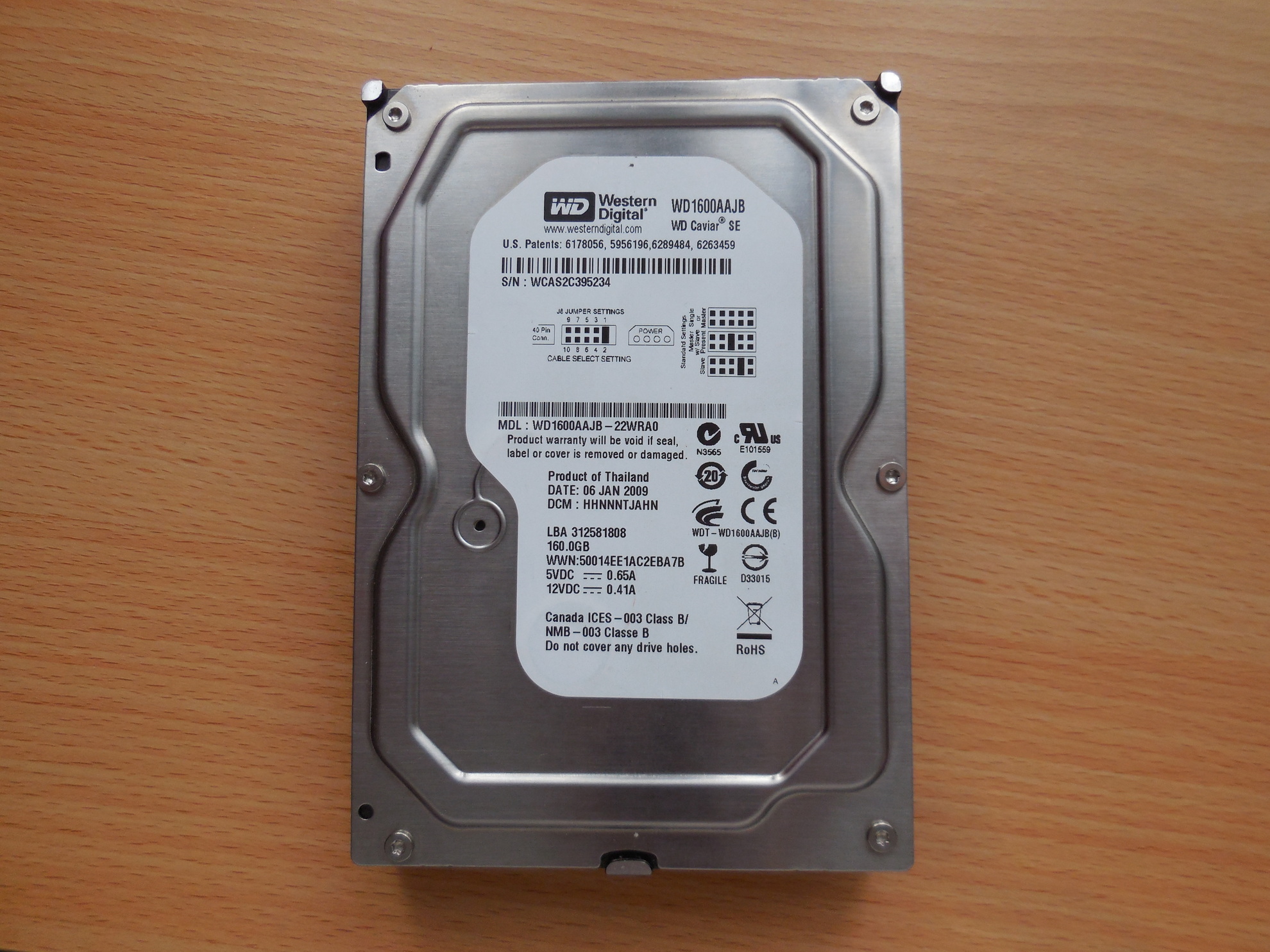

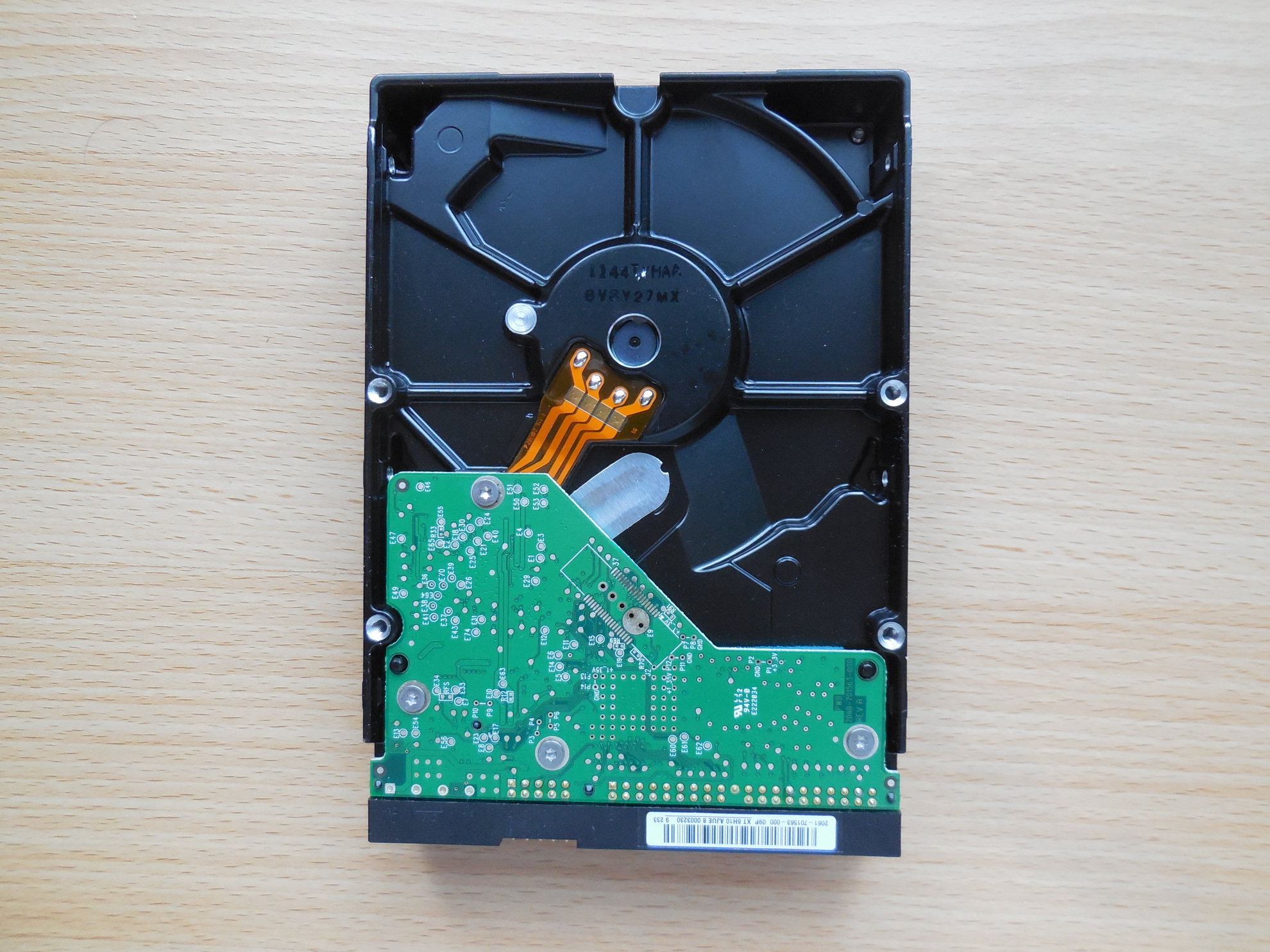

Western Digital WD1600AAJB (160GB)

•
•
•
•
•

Druhým testovaným diskem byl starý Western Digital WD1600AAJB. Disk je v provedení 3,5“ o velikosti 160 GB. Zde se situace opakuje, protože technické parametry disku jíž neumožňují větší rychlost. Na nijak nerozšířené A1200 bez FastATA řadiče dosahoval maximální rychlosti okolo 1,7 MB/s. Přidáním FastATA řadiče lze dosáhnout přenosové rychlosti až 5,7 MB/s. Tento disk běží již v režimu PIO 3.

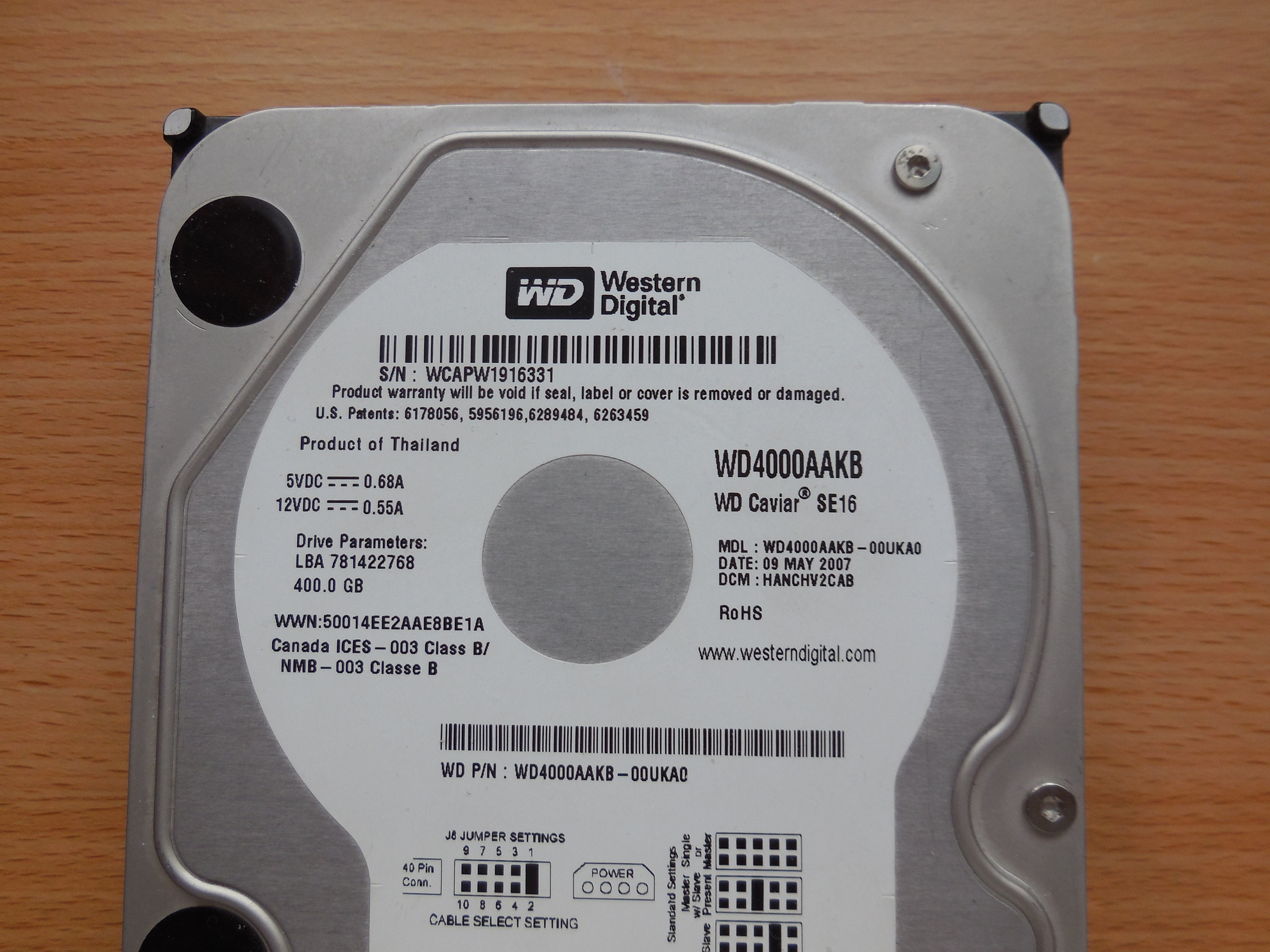

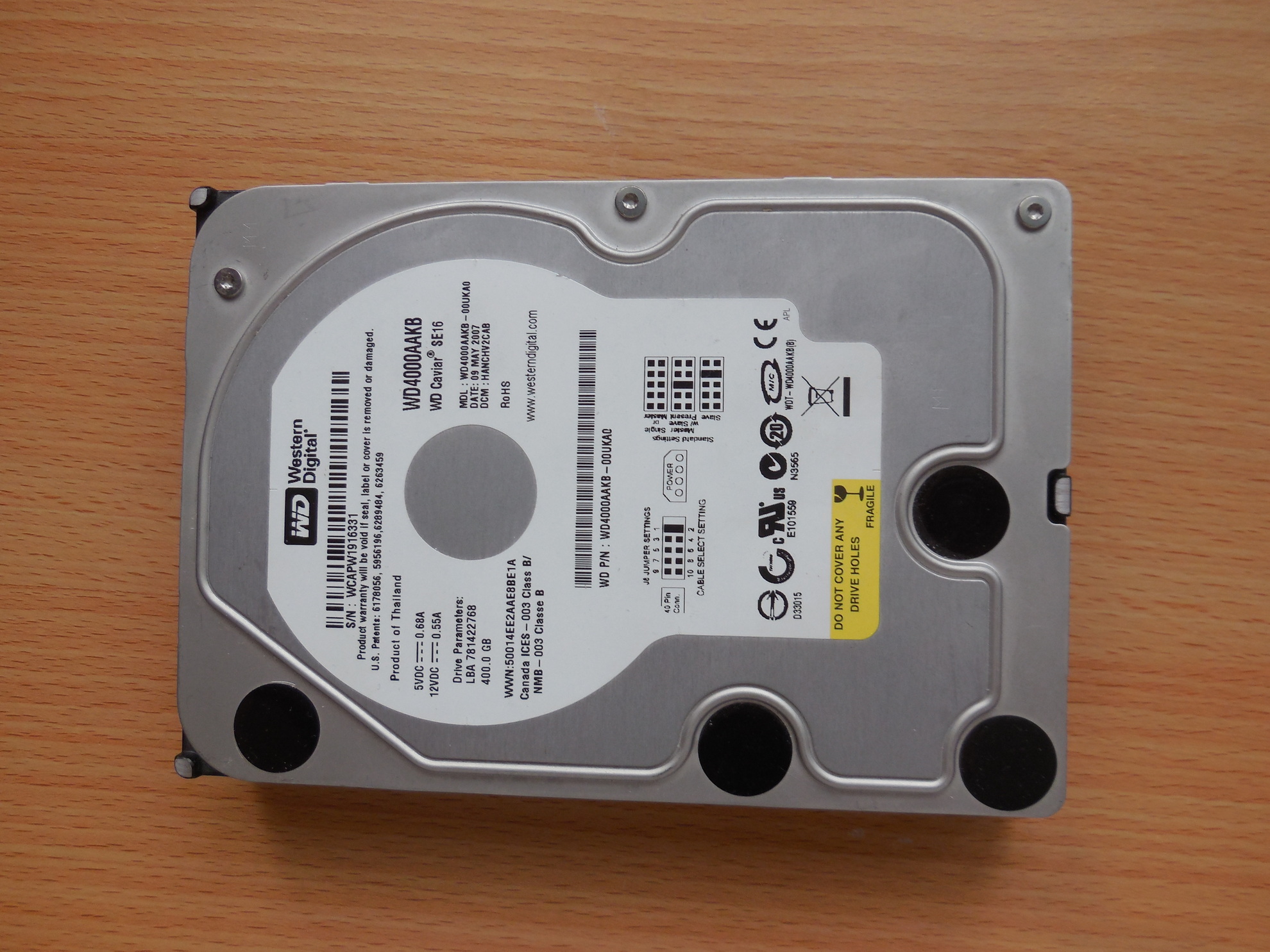

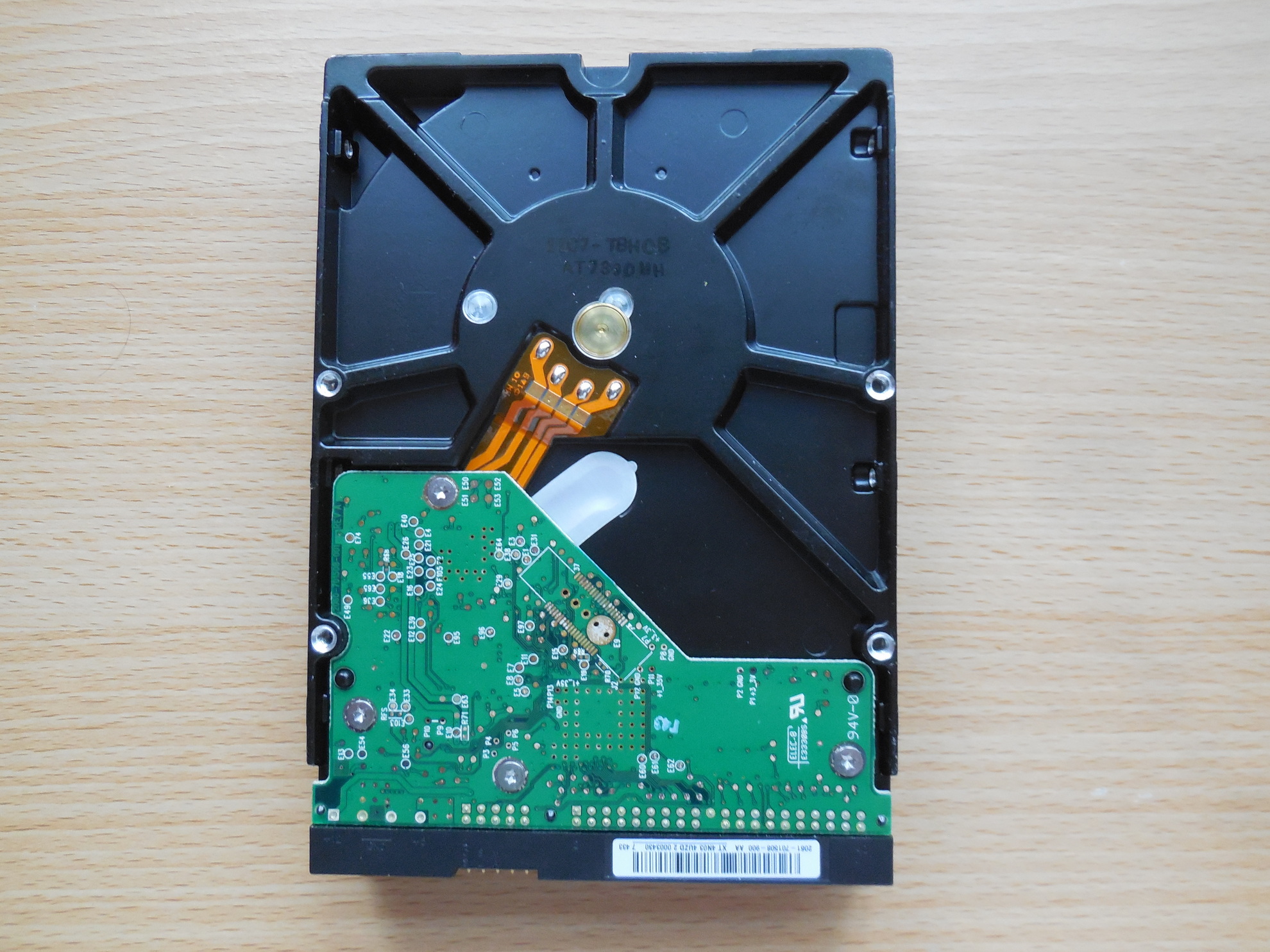

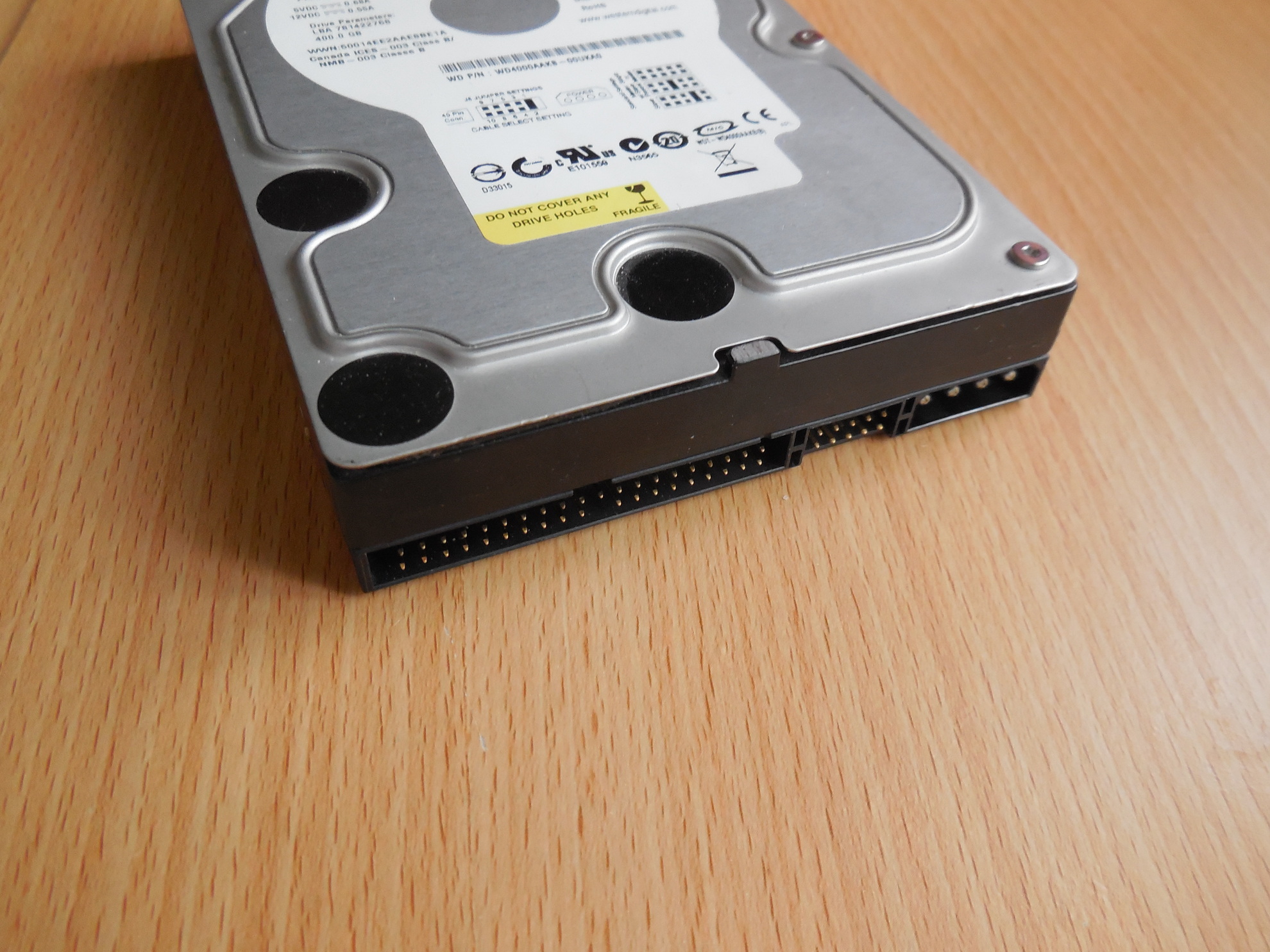

Western Digital Caviar WD4000AAKB (400GB)

•
•
•
•
•

Třetím diskem je Western Digital Caviar WD4000AAKB. Jedná se o 3,5“ disk velikosti 400 GB. U těchto novějších typů disků se již FastATA řadič výrazně projeví. Tyto typy disků již většinou podporují nejrychlejší mód přenosu PIO 4 nebo dokonce PIO 5. Pokud však chcete dostat z disku maximum, je nutné počítač ještě dovybavit pamětí FAST. Turbokarta se zde již nijak výrazně neprojeví. Zde jsme dosáhli maximální rychlosti 5,8 MB/s, což je skoro 4x více než u klasické A1200.

U CD a DVD mechanik je situace obdobná. Zde je ovšem třeba brát v úvahu, že se data čtou po spirále. Na začátku spirály (střed disku) je čtecí rychlost nejpomalejší a na konci spirály (okraj CD) se dosahuje nejvyšších rychlostí (viz tabulka). U obou testovaných CD mechanik šel bez problémů použít režim PIO 4. Přítomnost paměti FAST a turbo karty se u 16ti rychlostní mechaniky neprojevila, zato u 32 rychlostní bylo zapotřebí obou pro dosažení udávané rychlosti 32x, což odpovídá cca 4,8MB/s (a to pouze na okrajích disku). U CD mechanik ještě značně ovlivní rychlost způsob čtení dat. Maximální rychlosti docílíme při kontinuálním čtení dlouhých souborů nebo při stahování hudební stopy (CDDA). Nejpomalejší rychlosti docílíme při čtení mnoha krátkých souborů, nacházejících se na různých místech disku.

Pevné disky, CF karty a ZIP		Drive Speed
CF to IDE Adapter CF HXSP-2108P (8GB)	Standard	1,328,854
	FastATA	4,973,714
Western Digital WD1600AAJB (160GB)	Standard	1,717,894
	FastATA	5,934,545
45Western Digital Caviar WD4000AAKB (400GB)	Standard	1,729,271
	FastATA	5,934,545
Iomega ZIP100 (100MB)	Standard	-
	FastATA	1,101,772

fgd

CD a DVD mechaniky			Rychlost
52x LG CDR-8522B (PIO 5)	CDDA	-	-
	ISO	2,260,779	16x
48x LG GH22NP20 (PIO 5)	CDDA	-	-
	ISO	-	-
