2GB RAM a Pegasos II.

Podpora 2GB RAM u Pegasose II je dlouhodobý problém a najít funkční kombinaci paměťových modulů se snaží najít stále ještě dost lidí. Dlouhou dobu jsem s tím bojoval taky, vyzkoušel desítky pamětí, četl různé diskuze na internetu, dokonce si vyměnil i pár e-mailů s Genesi a bPlanem, až jsem se rozhodl jít na to jinak – vzal jsem si specifikaci výrobce desky a začal studovat rozdíly mezi jednotlivými DDR SDRAM moduly.

Podle specifikace desky podporuje 2xDDR SDRAM moduly na frekvenci 266MHz, označované jako PC-2100. A právě tady je zakopaný pes - většina lidí se do Pegasose snaží dát dnes mnohem dostupnější paměti DDR-400, označované jako PC-3200.

A ačkoli by měly být tyto paměti mezi sebou kompatibilní a rychlejší paměť by se měla přizpůsobit pomalejším taktům, není tomu tak vždy. DDR SDRAM jsou vybaveny obvodem DLL (Delay Locked Loop) optimalizující signály na sběrnici. Tento obvod má určitý rozsah pracovních frekvencí a při jeho překročení není zaručena správná funkčnost pamětí. A tady je zakopán pes.

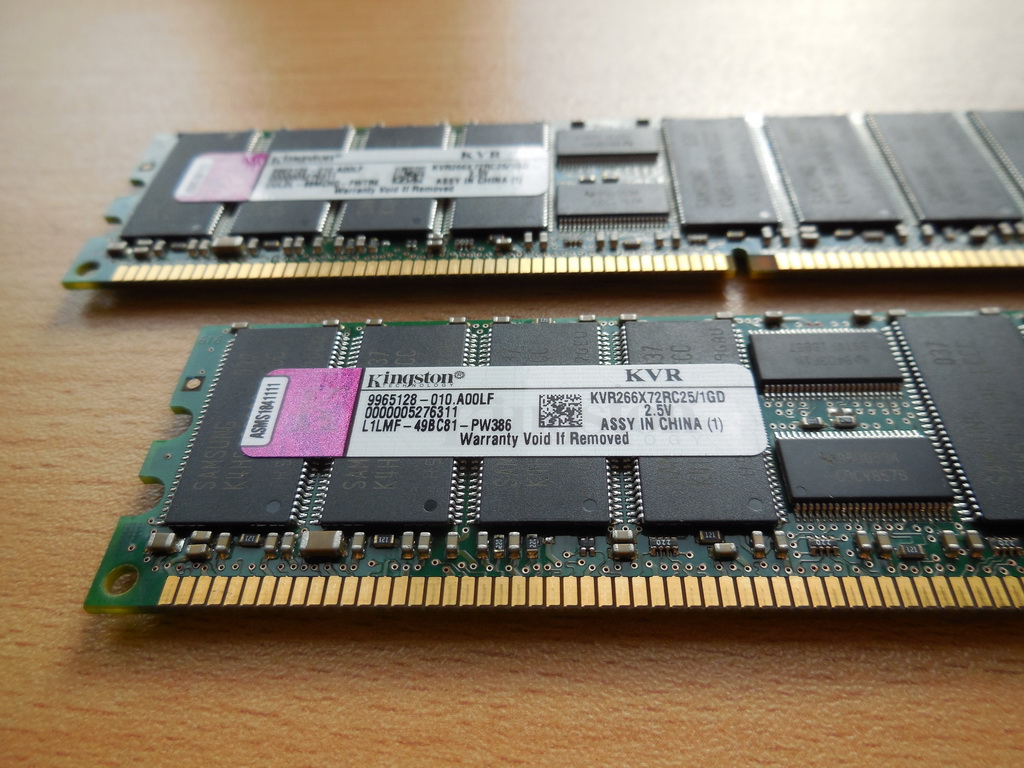

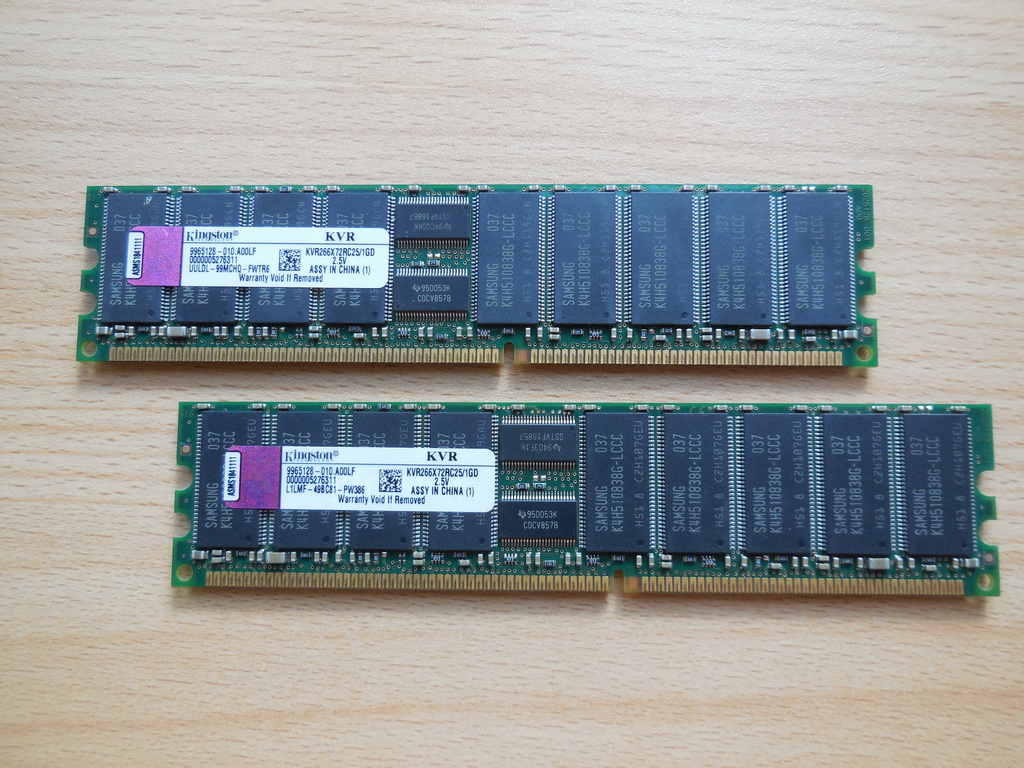

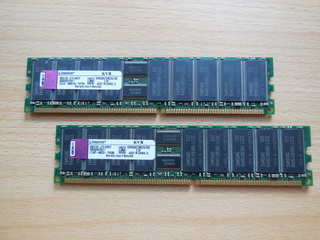

Tolik teorie a už nezbývalo nic jiného, než si jí ověřit v praxi. Chvíle hledání a doma se mi objevily dva 1GB DDR SDRAM moduly na 266MHz od Kingstonu (KVR266X72RC25/1GD).

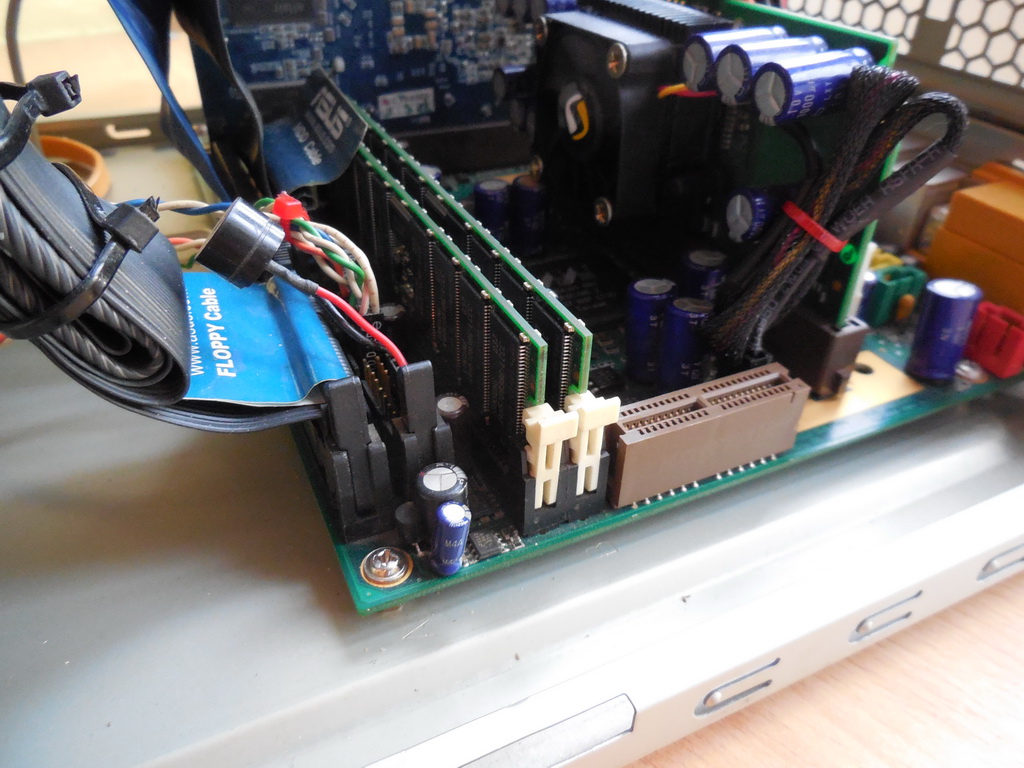

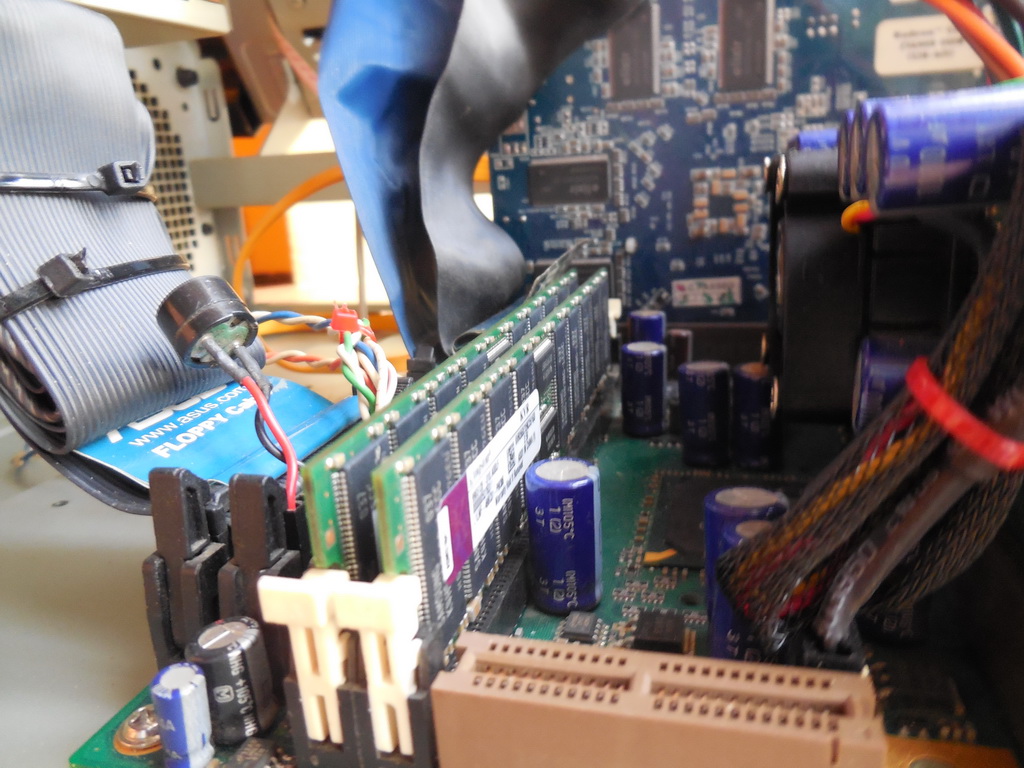

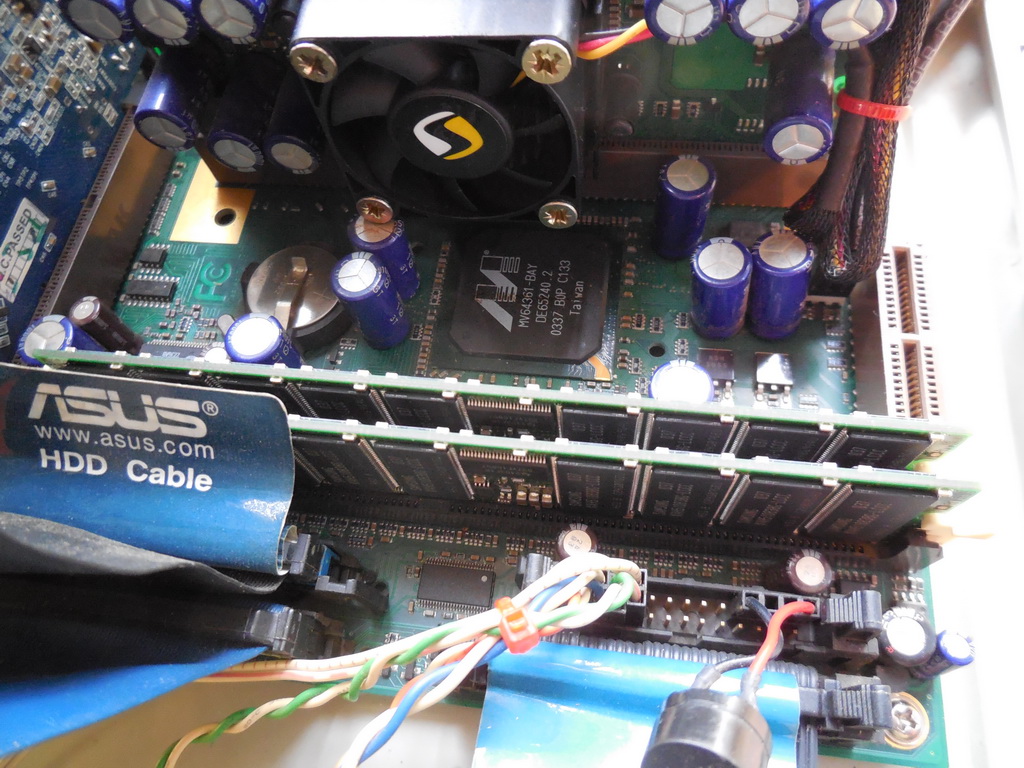

Následovalo rozebrání Pegasose, výměna pamětí a první netrpělivé zapnutí. Po prvním zapnutí však následovalo zklamání, protože počítač nenaběhl vůbec. Na rozdíl od posledních pokusů jsem však už měl zprovozněný serial debug výstup a šlo tak celkem snadno zjistit příčinu.

PegasosII Boot Strap (c) 2002-2004 bplan GmbH
Running on CPU PVR:80020101
Enable L1 ICache… Done.
Clean/Flush Block enabled
Reading W83194 : 00FFFFFFFFFF0000 Done.
Setting Front Side Bus to 133MHz… Done.
Memory changed since last boot
Configuring Memory
Installed Modules are of different type/size
Memory Config Failed
Configuring PCI0… Done.
Configuring PCI1… Done.
Configuring ETH… Done.
Releasing IDE reset … Done.
Configuring Legacy Devices
Initializing KBD…00000032 Done.
Testing 80000000 Bytes, Pass: 00000000 Failed: 00000000
RAM TEST (fill random)… Failed.

Jak můžou být instalované moduly rozdílného typu nebo velikosti, když jsem tam dával přesně stejné dva moduly. To je prostě blbost. Takže zase odpojit a rozebrat počítač abych zjistil, že jsem do druhého slotu omylem vrátil původní DDR-400 modul. Takže pryč s ním a nahradit jej tím správným.

Při následném zapnutí se v serial debug logu začaly ukazovat mnohem radostnější informace:

PegasosII Boot Strap (c) 2002-2004 bplan GmbH
Running on CPU PVR:80020101
Enable L1 ICache… Done.
Clean/Flush Block enabled
Reading W83194 : 00FFFFFFFFFF0000 Done.
Setting Front Side Bus to 133MHz… Done.
Memory changed since last boot
Configuring Memory
QZFQZFQZFQZFQZFQZFQZFQZFQZFQZFQZFQZFQZFQZF
Memory Config Done
Configuring PCI0… Done.
Configuring PCI1… Done.
Configuring ETH… Done.
Releasing IDE reset … Done.
Configuring Legacy Devices
Initializing KBD…00000032 Done.
Testing 80000000 Bytes, Pass: 00000000 Failed: 00000000
RAM TEST (fill random)… Done.

Nové paměti naběhly na první pokus a v systému se objevilo krásných 2048MB RAM.

Upozornění: Při dlouhodobém používání 2GB, se systémem projevil jako hodně nestabilní. A proto ho moc nedoporučuji.
