Výroba reset tlačítka pro Amigu 1200

Jak jistě víte, Amiga 1200 nemá ve standardní konfiguraci resetovací tlačítko, proto se při každém resetu musí stisknout kombinace tří kláves: CTRL, levá Amiga, pravá Amiga. Nicméně, instalace resetovacího tlačítka je velmi jednoduchá záležitost. Navíc, reset provedený elektronicky, je mnohem efektivnější než ten softwarový.

Budeme potřebovat:

• libovolné tlačítko
• 50cm dvoužilového kabelu
• dvou pinový konektor, samec a samice (podobný jako je u ventilátorů na PC - seženete v obchodě s elektronikou)

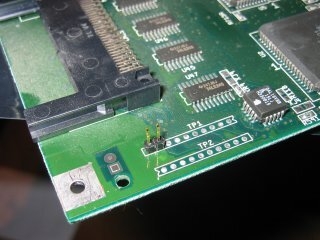

Nejdůležitější je vědět, jak a kam se má co správně zapojit. Na fotografii kterou najdete níže, můžete sami vidět, že budeme pracovat v levé spodní části základní desky, kde jsou umístěny testovací body (tests points), které sloužily ve výrobě k otestování správné funkčnosti základní desky.

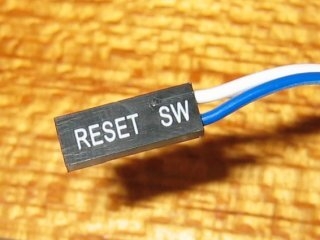

Jak vidíte, otvory které budeme potřebovat pro montáž konektoru jsou již připraveny! Nyní stačí náš konektor připájet do dvou otvorů v levé části TP1 a na něj připojit resetovací tlačítko. Pokud se vám řešení s konektory nezamlouvá, můžete do těchto otvorů přímo napájet kabely. Nevýhodou takového řešení je ale to, že není možné tento kabel pří pozdější demontáži desky lehce odpojit.

Nyní nám už nezbývá nic, než jen někam upevnit samotné resetovací tlačítko. Nejlepší místo je těsně pod disketovou mechanikou, jelikož zde nejsou žádné rozšiřující konektory. Ale neumisťujte jej příliš vysoko, kvůli případné pozdější montáži SCSI karty na turbo kartu.
