Lisa - grafický mág čipsetu AGA

Když v roce 1992 uvedl Commodore nový čipset AGA (Advanced Graphics Architecture), bylo jasné, že grafické schopnosti Amigy potřebují zásadní posun vpřed. Srdcem tohoto pokroku se stal nový grafický zákaznický čip jménem Lisa.

Lisa přinesla nejen lepší rozlišení a více barev, ale také novou úroveň flexibility a možností pro hry, grafiku a multimediální aplikace.

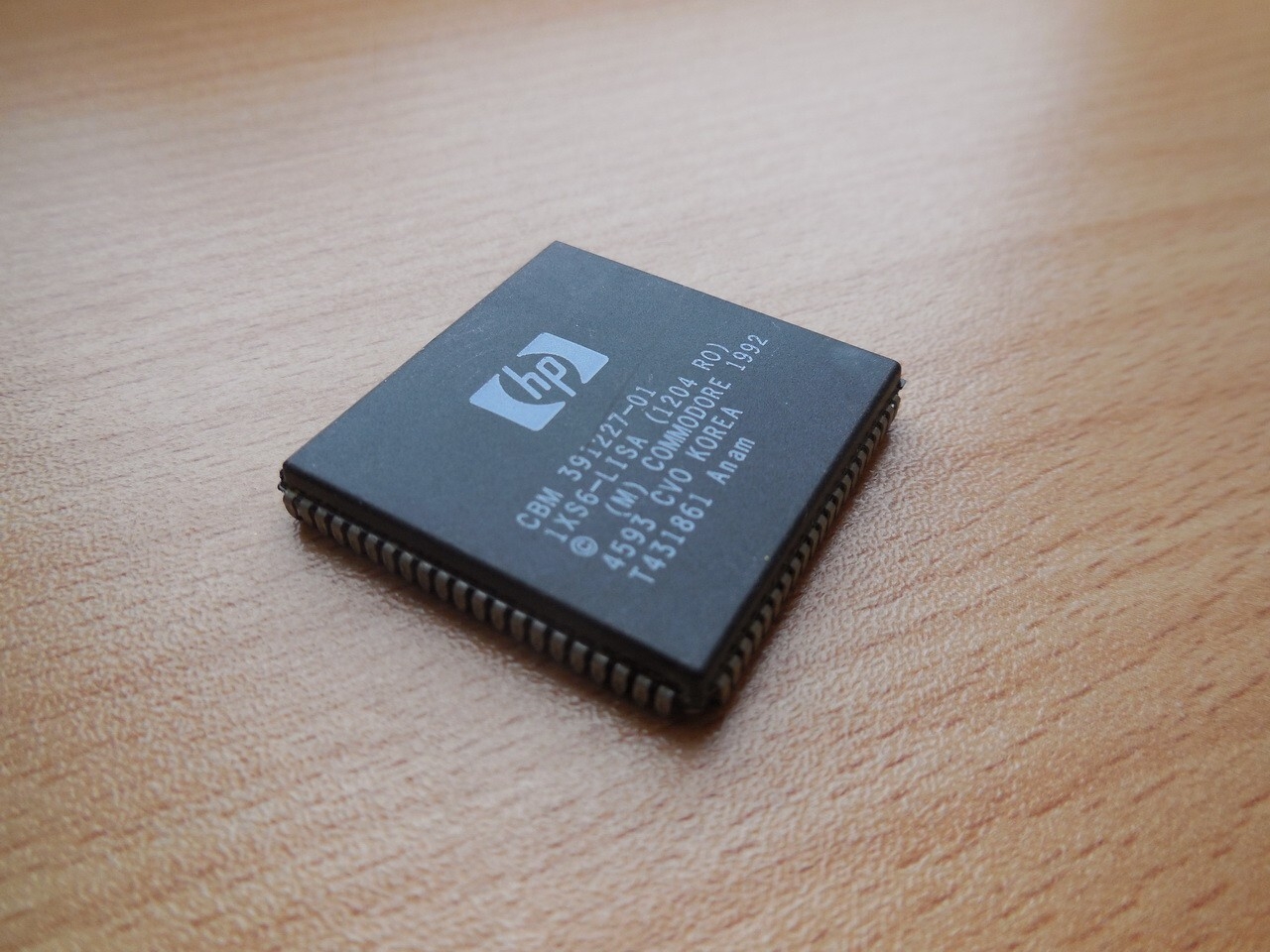

Zákaznický čip Lisa u Amigy 3000

Co je to čip Lisa?

Lisa je hlavní grafický výstupní čip čipsetu AGA, který:

• řídí zobrazování bitplánů na obrazovce,
• zpracovává sprity a ovládá jejich multiplexování,
• obsluhuje paletu barev a konverzi grafiky na výstupní videosignál,
• podporuje nové grafické režimy s vysokou barevnou hloubkou.

Je přímou nástupkyní čipu Denise, který tuto funkci zastával v dřívějších čipsetech OCS a ECS.

V jakých modelech Amigy najdeme čip Lisa?

Model	Použití čipu Lisa
Amiga 1200	✅ Ano
Amiga 4000 / 4000T	✅ Ano
Amiga CD32	✅ Ano

Starší modely (A500, A600, A2000, A3000) Lisa neobsahují - mají místo ní starší čip Denise (v různých revizích).

Technická specifikace čipu Lisa

Parametr	Hodnota
Název čipu	Lisa
Funkce	Grafický čip - zobrazování bitplánů, spritů, palet
Maximální rozlišení	1280×512 PAL, 1280×400 NTSC (interlaced)
Maximální počet barev	262 144 barev (24bit paleta)
Maximální barev na obrazovce	256 barev současně (bez HAM8)
Speciální režimy	HAM8 (Hold-And-Modify 8bit)
Výstupní frekvence	Kompatibilní s PAL / NTSC, VGA se scandoublerem
Sběrnice	Přímé napojení na CHIP RAM řízenou Alicí

Co všechno čip Lisa zajišťuje?

? Bitplány a barvy

• Lisa umožňuje až 8 bitplánů, což znamená až 256 barev současně z 24-bit palety (16,7 milionu barev).
• Oproti Denise (max. 6 bitplánů) je tedy možné mnohem bohatší zobrazení.
• Nový režim HAM8 umožňuje zobrazovat tisíce barev na obrazovce současně - ideální pro fotografie a multimediální obsah.

?️ Sprity

• Lisa spravuje 8 spritů, stejně jako Denise, ale vylepšeně:
  • Sprity mohou být širší (32 pixelů oproti 16),
  • Lepší možnosti multiplexování (opětovné použití spritů na různých pozicích).

? Výstupní formáty

• Lisa podporuje jak klasické PAL / NTSC režimy, tak rozšířená Super-HiRes rozlišení (až 1280×512).
• V kombinaci se scandoublerem umožňuje i připojení k VGA monitorům.

?️ Řízení palety

• Plná 24-bitová paleta (16 777 216 barev),
• Dynamické měnění palet během zobrazení pomocí copper skriptů.

⚙️ Spolupráce s ostatními čipy

• Lisa přímo spolupracuje s čipem Alice (paměťový a DMA řadič AGA),
• Získává grafická data přes DMA přístup do chip RAM,
• Data o zvuku a dalších periferiích přebírá Paula nezávisle.

Vývoj a změny oproti Denise

Funkce	Denise	Lisa
Bitplány	max. 6	až 8
Maximální barvy	64 (EHB)	256 standardně
Paleta	12bit (4096 barev)	24bit (16,7 milionu barev)
Maximální rozlišení	640×512 interlaced	1280×512 interlaced
Sprity	16px šířka	32px šířka

Lisa není jen "větší Denise" - je to výrazný krok vpřed, zejména pro multimediální aplikace a grafiku.

Výhody čipu Lisa

✅ Více bitplánů a barev současně,
✅ Podpora moderních grafických režimů (HAM8),
✅ Široká kompatibilita se starším softwarem (OCS / ECS režimy),
✅ Lepší spritový engine,
✅ Flexibilní výstupní režimy pro různé typy monitorů.

Omezení čipu Lisa

❌ Stále plánové zobrazování (planar graphics) - žádné chunky pixely nativně,
❌ HAM8 režim je náročný na programování (artefakty při změně barev),
❌ Propustnost paměťového systému (přes Alici) mohla být u 8-bit HAM režimů limitující.

Shrnutí

Lisa je hlavní grafický čip čipsetu AGA, který přinesl Amize schopnost zobrazovat více barev, vyšší rozlišení a nabídnout modernější grafické možnosti. Její vylepšení oproti Denise otevřelo Amize cestu do světa bohatších grafických aplikací, 3D her a multimédií.

Bez Lisy by AGA nikdy nemohla nabídnout kvalitní 256barevné režimy, HAM8 fotografie nebo Super-HiRes zobrazení. Je to nenápadný, ale naprosto klíčový čip v evoluci Amigy.

Název čipu	Číslo čipu	Číslo dílu	Použito v
LISA 1204 R0	-	391227-01	A4000
LISA 1207 R0	-	391227-01	A3000
LISA 4203 R2	-	391227-01
