Bridgette - nenápadná spojka čipsetu AGA

Zatímco jména jako Denise, Lisa, Agnus nebo Paula znají fanoušci Amigy téměř nazpaměť, některé zákaznické čipy zůstávají ve stínu - a jedním z nich je i Bridgette. Přestože neřídí grafiku ani zvuk, čip Bridgette má důležitou úlohu v architektuře některých modelů Amigy - zejména A1200. Funguje totiž jako logický most mezi čipsetem a zbytkem počítače.

Je to tichý pomocník, bez kterého by celá komunikace mezi čipy nemohla správně fungovat.

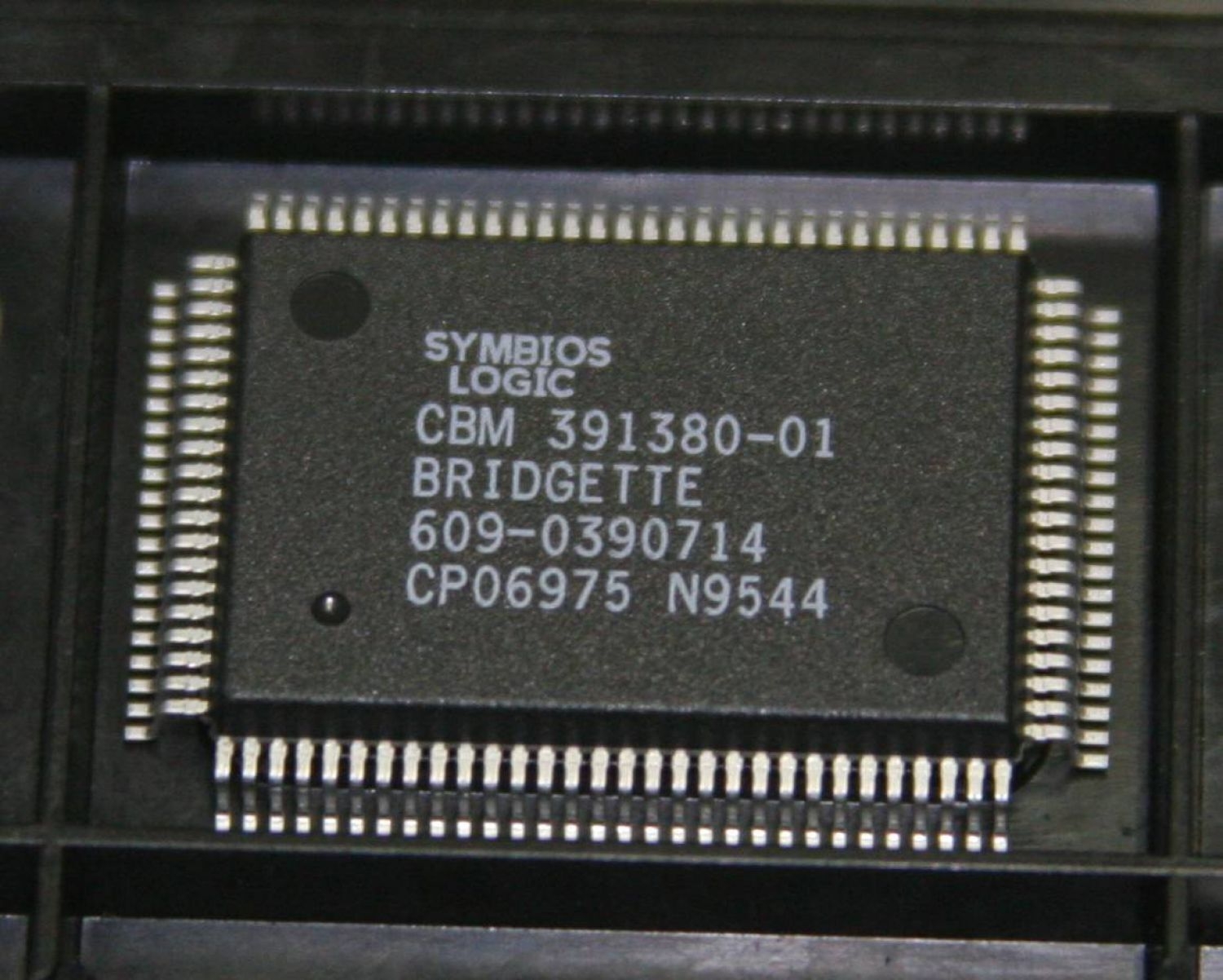

Co je to čip Bridgette?

Bridgette je zákaznický čip, který byl navržen firmou Commodore jako integrovaný nástupce čipů Gary a Buster, a to konkrétně pro kompaktní model Amiga 1200. Jeho hlavní úlohou je zprostředkovat komunikaci mezi centrálním procesorem, čipsetem AGA, paměťovými zařízeními, vstupně - výstupními porty a dalšími součástmi systému.

Bridgette u Amigy 1200

Z hlediska architektury Amigy plní roli logického řadiče sběrnice a je napojen na hlavní čipset prostřednictvím čipů Alice (řídicí čip) a Lisa (grafika).

Technická specifikace čipu Bridgette

Parametr	Hodnota
Název čipu	Bridgette
Funkce	Řízení sběrnice, I/O logika, dekódování adres
Použití	Amiga 1200
Nahrazuje	Gary + část Busteru z A2000 / A3000
Typ sběrnice	Interní (CPU <-> čipset), ne Zorro
Výroba	Commodore vlastní design (CMOS)
Přímá podpora	Kickstart ROM, IDE řadič, PCMCIA, porty

Jakou roli hraje Bridgette v Amize 1200?

Na rozdíl od Amigy 2000 nebo 3000, které využívaly více samostatných čipů pro řízení systémové sběrnice (např. Gary, Buster, Fat Gary), A1200 měla být kompaktní a levná, proto inženýři z Commodore navrhli čip Bridgette jako univerzální náhradu.

Bridgette zajišťuje:

Řízení sběrnice mezi CPU (MC68EC020) a čipsetem AGA
Dekódování adres a přesměrování přístupů k ROM, RAM, čipsetu a I/O zařízení
Řízení PCMCIA sběrnice
Ovládání IDE portu (základní ATA-2)
Řízení portů jako sériový, paralelní, klávesnice, disketová mechanika atd.
Resetovací logika a některé systémové signály

Zjednodušeně řečeno, Bridgette je řídicí centrum, které propojuje jednotlivé části A1200 a dává jim „smysl“ - bez ní by systém nevěděl, kam data směřovat.

Co nahradila Bridgette?

Bridgette sloučila do jednoho pouzdra funkce těchto starších čipů:

Gary - původně zajišťoval logiku sběrnice a dekódování adres v OCS / ECS systémech
Buster - řídil přístup k Zorro sběrnici a DMA v Amize 2000 / 3000
Fat Gary - v A3000 a A4000 řídil paměťové cykly a CPU sběrnici

V Amize 1200 však nebyla žádná Zorro II/III sběrnice, takže Bridgette implementuje pouze část funkcí Busteru, potřebnou pro interní řízení a základní rozšiřující zařízení (např. PCMCIA).

Vztah k ostatním čipům

V A1200 Bridgette úzce spolupracuje s dalšími zákaznickými čipy:

Alice - spravuje přístup do čipové paměti a DMA kanály
Lisa - zajišťuje grafiku a barevné výstupy
Gayle - samostatný čip, který má na starosti PCMCIA, IDE, reset, RTC a částečně I/O porty (některé úkoly se překrývají s Bridgette)
Paula - zvuk, sériový port a disketová mechanika

Zvláštností je, že některé funkce se dělí mezi Bridgette a Gayle - což je dáno tím, že Commodore v době návrhu A1200 již recyklovalo a kombinovalo dřívější návrhy kvůli úspoře nákladů.

Proč je Bridgette důležitá?

Přestože Bridgette sama negeneruje obraz ani zvuk, její význam je zásadní:

Zajišťuje kompatibilitu a funkčnost systému
Spojuje CPU s čipsetem a pamětí
Řídí vstupně - výstupní logiku a zařízení

Bez ní by Amiga 1200 nebyla schopná komunikovat se základními komponenty, načíst systém z Kickstart ROM nebo přistupovat k IDE disku.

Slabiny čipu Bridgette

I když Bridgette zjednodušila návrh A1200, měla také svá omezení:

Žádná podpora Zorro sběrnice - nebylo možné přímo připojit klasické Zorro karty bez přídavné logiky
Některé signály jsou sdílené nebo multiplexované - což komplikuje vývoj rozšíření
Žádná podpora Fast RAM - A1200 bez přídavné turbokarty neumožňuje připojení rychlé paměti přímo k CPU
Není plně otevřeně dokumentovaná - většina informací pochází z reverzního inženýrství a komunitních zdrojů

Shrnutí

Bridgette je nenápadný, ale nezbytný zákaznický čip, který umožňuje komunikaci mezi jednotlivými částmi Amigy 1200. Slouží jako logický most mezi CPU, čipsetem AGA, pamětí a periferiemi. Nahrazuje starší čipy Gary a část Busteru a představuje elegantní řešení pro kompaktní architekturu Amigy 1200.

Ačkoliv si Bridgette nenašla místo ve světlech reflektorů jako Lisa nebo Agnus, bez ní by A1200 vůbec nemohla fungovat. Je tichým hrdinou, který ve stínu zajišťuje, že všechno běží tak, jak má.
