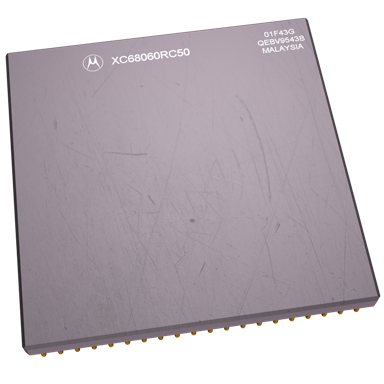

Motorola 68060
Poslední procesor v klasické 68x sérii. Byl až 100x rychlejší než Motorola 68000 a 3x rychlejší než Motorola 68040 na stejné frekvenci. Nejednalo se jen o vylepšení staršího procesoru 68040, ale šlo o zcela nový procesor se dvěma celočíselnými pipeline, dvěma celočíselnými jednotkami pro násobení, rychlejší FPU jednotkou a logikou pro dynamické vykonávání instrukcí mimo pořadí. Verze procesoru běžící na frekvenci 50MHz, která byla použita na turbo kartách Cyberstorm měl výkon mírně pod 40 MIPS.
Supervizor režim procesoru se liší od modelu 68040 hlavně změnami ve zpracování výjimek. Uživatelský režim je programově kompatibilní s MC68040 za předpokladu, že procesor používá speciální software k emulaci několika instrukcí, které byly přítomny v procesoru 68040 a které chybí u MC68060.
Procesor Motorola 68060 je mnohem rychlejší než jeho předchůdce, hlavně kvůli vyšší taktovací frekvenci, superskalárnímu designu, větší instrukční a datové cache a predikci větvení. Za nejlepších podmínek dokáže procesor 68060 provádět jednu celočíselnou instrukci a jednu instrukci s pohyblivou čárkou během jednoho cyklu, nebo až 2 celočíselné instrukce a jednu branch instrukci za jeden cyklus. Ne všechny celočíselné pokyny lze provádět současně.
Procesor 68060 využívá nižší napětí - jen 3,3 V oproti 5V u procesoru 68040. Nižší napětí jádra se přímo promítá do nižších požadavků na napájení procesoru. Například procesor 68060 na frekvenci 66MHz potřebuje tolik energie jako Motorola 68040 na frekvenci 33MHz. Kromě nízkého napětí obsahuje 68060 další funkce pro úsporu energie, jako například vypnutí jednotlivých jednotek, když se nepoužívají.
Firma také vyrobila dvě levnější verze procesoru 68060:
- 68LC060 (MC68LC060) je byla levnější verze bez integrovaného FPU
- 68EC060 (MC68EC060) je byla levnější verze bez integrovaného FPU a MMU.
Použití v Amize
Procesory Motorola 68060 byly použity u nejvýkonnějších turbokaret Blizzard 1260 určených pro Amigu 1200 a Cyberstorm PPC pro Amigu 4000. Pokud jste chtěli na Amize používat absolutní špičku, mohli vám jí poskytnout jen dva výrobci - ACT Elektronik a Phase 5 Digital. První nabízela akcelerátory značky Apollo. U nás, ale i ve světě, zvítězila druhá společnost a její turbo karty Blizzard 1260 a Blizzard PPC.
- Turbokarta Blizzard 1260 pro Amigu 1200 Turbokarta Blizzard 1260 pro Amigu 1200
- Turbokarta Blizzard PPC 603e pro Amigu 1200 Turbokarta Blizzard PPC 603e pro Amigu 1200
- CyberStorm PPC - nejvýkonnější turbokarta pro Amigu vůbec CyberStorm PPC - nejvýkonnější turbokarta pro Amigu vůbec
https://www.probers.cz/amipedie/procesory/49-motorola-68060#sigProIda0f5b73b18
Specifikace
Plná verze | EC verze | LC verze | |
Rok výroby: | 1994 | 1994 | 1994 |
Napájení: | 3.3V | 3.3V | 3.3V |
Datová sběrnice: | 32-bitů | 32-bitů | 32-bitů |
Adresová sběrnice: | 32-bitů | 32-bitů | 32-bitů |
Instrukční cache: | 8KB | 8KB | 8KB |
Datová cache: | 8KB | 8KB | 8KB |
MMU: | Ano | Ne | Ano |
FPU: | Ano | Ne | Ne |
Maximální paměť: | 4GB | 4GB | 4GB |
Počet tranzistorů: | 2.400,000 | 4GB | 4GB |
Vyráběno v rychlostech (MHz): | 33, 40, 50 |
