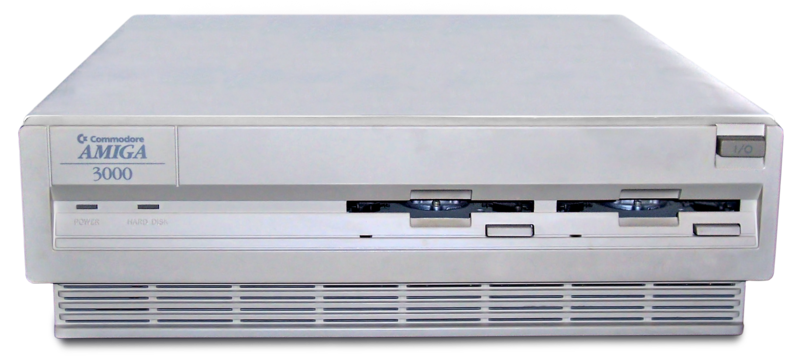

Amiga 3000
Amiga 3000 byla uvedena na trh jako špičková grafická stanice. Jejím srdcem byl procesor Motorola 68030, přinesla lepší grafické možnosti, novou verzi operačního systému (Kickstart 2.0) a Zorro III sloty. Jednalo se o nástupce Amigy 2000 a Amigy 2500. Tento model byl mnoha amigisty považován za nejlepší model všech dob.
Pro vyzdvižení možností Amigy 3000 jako high-end pracovní stanice, byly přiloženy dva operační systémy
- První byl nově uvedený Workbench 2.0.
- Druhým operačním systémem byl Unix System (SVR4) V firmy AT&T. Ten umožnil použití grafického rozhraní X Windows. Také přinesl standardní síťové funkce (pravděpodobně jako první Amiga), jako např. TCP/IP, NFS a RFS pro sítě mezi různými operačními systémy. Zajímavostí je, že systém Unix byl prodáván na magnetické pásce, nikoliv na disketě.
Amiga 3000 na rozdíl od jiných modelů, podporovala umístění Kickstartu jak v ROM čipu, tak i v souboru na pevném disku.
- Kickstart 1.4 je ve skutečnosti speciální verzí Kickstartu, který nahrává skutečný Kickstart ze souboru DEVS:Kickstart.
- Kickstart 2.04 byl k dispozici ve formě ROM čipu, nebo samostatného souboru pro Amigy 3000 vybavené Kickstartem 1.4.
U Amig 3000, které byly vybaveny Kickstartem 1.4 nebylo možné používat procesory 68040 nebo 68060, bez ohledu na verzi Kickstartu s kterým nakonec nabootovala. Důvodem byl to, že se velice spoléhala na integrovaném MMU v procesoru 68030, který se mírně lišil od MMU použitého u procesorů 040 a 060.
Amiga 3000 také obsahovala integrovaný scandoubler a flicker-fixer, takže k ní bylo možné připojit standardní PC monitory a na nich zobrazit nativní (PAL/NTSC) rozlišení obrazovky. Pro ostatní Amigy byl tento scandoubler k dispozici ve formě samostatné karty nazvané A2320. Scandoubler bylo možno v případě potřeby vypnout na zadní straně počítače, kde se také nacházel potenciometr na doladění scandoubleru. Navíc byla vybavena interním SCSI-II řadičem (WDC33C93) integrovaným na základní desce. Ten byl mnohem rychlejší než standardní IDE řadič, který byl dodáván s Amigou 4000 a dalšími modely. Avšak, některé revize základních desek měly SCSI terminaci přímo na základní desce a jiné zase ne.
Amiga 3000 byla jedním z několika mála modelů Amigy, jenž byla vybavena také NVRAM. Ta je primárně určena pro ukládání nastavení SCSI řadiče, jako např. Controller ID, SCSI bus timeout, Synchronous mode a LUNs. Na základní desce jsou přítomny také RAM patice, pro rozšíření CHIP RAM až na 2MB, providing your Agnus chip supports it. Ty jsou ve formě DIP patic. Základní deska také obsahuje 32 ZIP CHIP paticí a 20 DIP paticí pro další paměť. Pokud jsou využity DIP patice, lze přidat maximálně 4MB FAST RAM. Pokud jsou využity ZIP paměti, lze použít maximálně až 16MB FAST RAM. ZIP a DIP patice nelze používat současně.
Pokud plánujete používat Zorro III karty, které využívají Zorro III DMA, tak musíte nejdříve aktualizovat čip Buster na Rev 11. Zorro III a ISA sloty jsou na samostatné desce (riser card), která se připojuje k základní desce vertikálně.
Technická specifikace
| Výrobce: | Commodore International |
| Datum uvedení: | 24. červen 1990 |
| TECHNICKÁ SPECIFIKACE | |
| Typ skříně: | Desktop |
| Procesor: | Motorola 68030 / 16Mhz Motorola 68030 / 25Mhz |
| FPU: | 68881 / 16Mhz (pro verzi s 030/16Mhz) 68882 / 25Mhz (pro verzi s 030/25Mhz) |
| MMU: | Interní |
| RAM: |
1MB CHIP RAM (max. 2MB)
0KB FAST RAM (max. 16MB) |
| ROM: | Kickstart 1.4 - speciální verze Kickstartu, který nahrával skutečný Kickstart ze souboru dev:kickstart Kickstart 2.04 - v ROM čipu nebo v souboru nahrávaném Kickstartem 1.4 |
| Operační systém: | Workbench 2.04 |
| Čipová sada: | Enhanced Chip Set (ECS) |
| Disketová mechanika: | 1x 3.5 DD disketová mechanika (kapacita 880KB) |
| Grafika: | Grafické módy s až 32, 64 (EHB mód) nebo 4096 (HAM mode) barvami na obrazovce:
|
| Zvuk: | 2x čtyř-kanálový zvukový výstup, dvou-kanálové stereo |
| Klávesnice: | Odnímatelná klávesnice s 89 klávesami. Deset programovatelných funkčních kláves. |
| Vnitřní disk: | 3.5" SCSI disk (pouze A2000HD) |
| Vyjímatelné úložiště: | Není k dispozici |
| Vstupy a výstupy: | 1x sériový port RS-232 (DB-25M) 1x externí port pro připojení disketové mechaniky (DB-23F) 1x SCSI port 1x paralelní Centronics port (DB-25F) 1x analogový RGB video výstup (DB-23M) 1x analogový video výstup (DB-15M) 2x RCA audio výstup 2x RS232 sériové porty pro připojení myši a joysticku 1x port pro připojení klávesnice (5-pin DIN) |
| Rozšiřující sloty: | 4x 100-pinové 16-bitové Zorro III sloty (AutoConfig) 1x procesorový slot 1x video slot 2x 16-bitový ISA slot 1x SCSI-2 port 1x Genlock slot (interní) 1x Video slot (interní) |
| Rozšíření: | 1x dvou tlačítková mechanická myš |
| Hmotnost: | Přibližně 9,1 kg (základní verze bez klávesnice a monitoru). V závislosti na konfiguraci (např. velikost disku, přidané karty, CD-ROM mechanika atd.) může být o něco vyšší, ale většinou nepřesáhne 10 kg. |
| Rozměry: | Šířka: 400mm, výška: 445 mm, hloubka: 160 mm |
